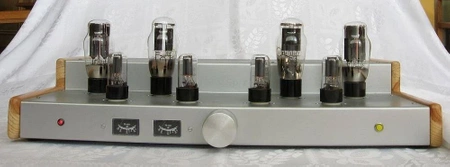

Wzmacniacz lampowy dla nielampowców, PCB do projektu AVT5142

Do pobrania:

Dokumentacja

Opis projektu:

Lampy w ostatnich latach przeżywają swój renesans. Charakterystyczne, bardzo ciepłe i przyjemne brzmienie wzmacniaczy lampowych zaczęto doceniać dopiero, gdy półki sklepów zapełniły urządzenia półprzewodnikowe. Dziś firmowy wzmacniacz lampowy kosztuje bardzo dużo. Polecamy, więc samodzielną budowę takiego urządzenia.
Oto układ, którego wykonanie jest możliwe nawet dla mało doświadczonego elektronika. Tor audio składa się z dwóch części: stopni napięciowych (sterujących) oraz końcówki mocy. Do potencjometru głośności doprowadzony jest sygnał liniowy, dlatego jako jego źródło doskonale sprawdzi się odtwarzacz CD/DVD.
Zasilacz wzmacniacza zaprojektowano w typowym układzie dla urządzeń lampowych. Pewnym problemem jest odpowiedni transformator sieciowy. Ponieważ zdobycie gotowego może być niemożliwe, opisujemy jak przygotować go własnoręcznie.
Ostatnim blokiem wzmacniacza jest jedyny obwód ‘półprzewodnikowy’, Czyli włącznik stykowy. Dzięki niemu włączenie/wyłączenie wzmacniacza następuje po przyciśnięciu niewielkiego mikrostyku. Urządzenie szczególnie polecane melomanom lubiącym brzmienie ‘lampowe’

Wybrane parametry:

• konfiguracja wzmacniacza – układ napięciowy Williamsona
• stopień mocy triodowy push-pull, klasa AB1
• stała polaryzacja lamp mocy
• logarytmiczny wskaźnik wysterowania
• sygnalizacja alarmu – dioda LED
• maksymalna moc wyjściowa (bez przesterowania) 2x7 W (Uwej=1,24Vrms, f=1kHz, sinus, THD=1,2%)
• pasmo 32Hz - 18.5kHz (dla spadku 3dB)
• impedancja obciążenia zależna od transformatora (w prototypie 3Ω)
• czułość wejściowa dla mocy 2x7 W – 1,24 Vrms
• wymiary płytki 62x37mm (płytka wyłącznika)
• konstrukcja części lampowej – ‘na pająka’ (bez płytki drukowanej)
• zasilanie 230 Vac

Wymiary płytki 62x37mm

Dodając ten produkt do koszyka kupujesz tylko płytkę drukowaną PCB do projektu AVT5142 (płytka włącznika stykowego)

Projekt AVT 5142 EP 08/08
