Wyświetlacz LCD sterowany I2C, KIT AVT5154

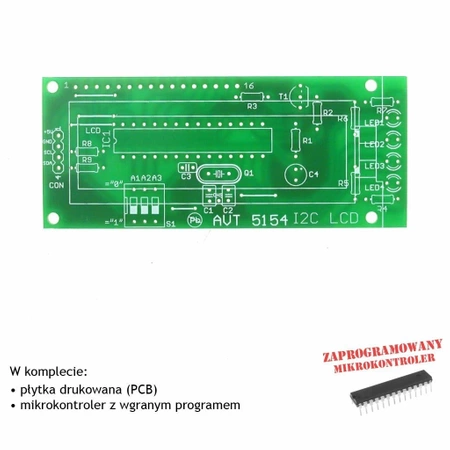

- KIT - zestaw do zlutowania. Zbiór podzespołów elektronicznych wraz z płytką drukowaną i (jeśli projekt zawiera) zaprogramowanym mikrokontrolerem.
Do pobrania:
Ciekłokrystaliczne wyświetlacze alfanumeryczne są od dawna standardowym elementem wielu urządzeń mikroprocesorowych. Przyczynił się do tego m.in. standard sterownika opracowany przez firmę Hitachi, nadal chętnie wykorzystywany mimo obecności różnych nowych magistrali danych.
W praktyce, w szeregu urządzeń występuje konieczność ‘odsunięcia’ wyświetlacza od reszty systemu komputerowego lub obsłużenia więcej niż jednego elementu tego typu. Problemem staje się wtedy ilość i długość linii sygnałowych. W takich właśnie przypadkach można zastosować prezentowane poniżej rozwiązanie. Układ umożliwia sterowanie praca alfanumerycznego wyświetlacza LCD poprzez magistralę I²C [I2C, IIC]. Dodatkowo możliwych jest szereg funkcji pierwotnie nieujętych przez specyfikację Hitachi.

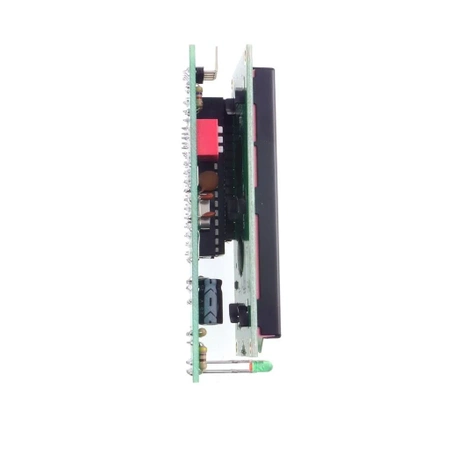

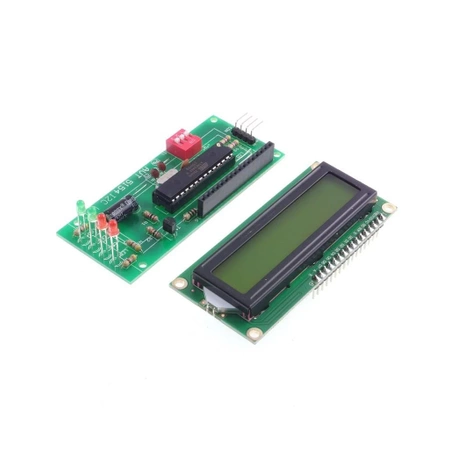

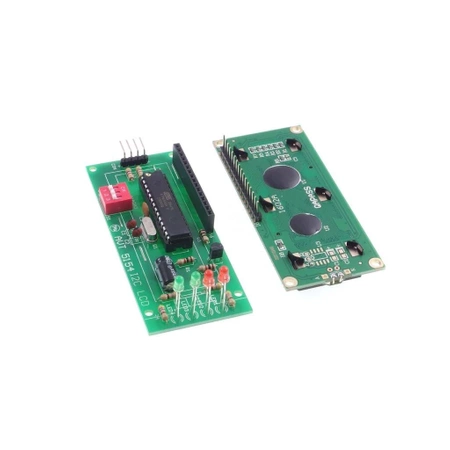

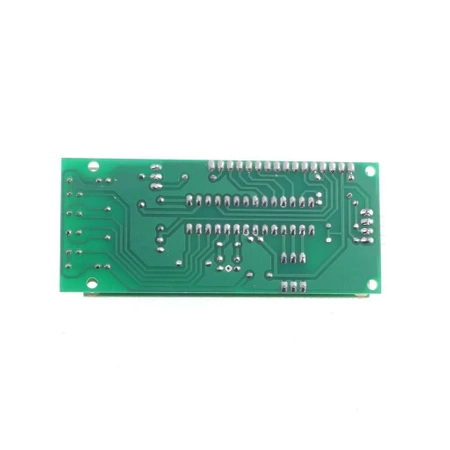

Płytka interfejsu ma kształt odpowiadający płytce wyświetlacza LCD i tworzy z nim wygodną w użyciu ‘kanapkę’.
Wybrane parametry:
- złącze - magistrala I²C
- maksymalna częstotliwość magistrali 400 kHz
- 8 dostępnych adresów I²C
- 18 dostępnych rozkazów
- gotowość po włączeniu zasilania 350 ms
- zasilanie 5 VDC
- wymiary płytki 85x36mm
Projekt AVT 5154 EP 10/08
