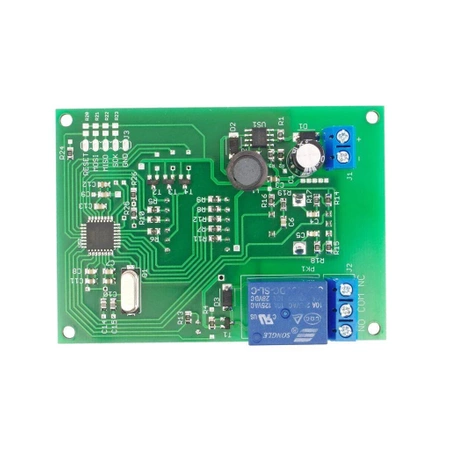

Wyłącznik czasowy 1-999 min, zlutowany AVT5707

Do pobrania:

Dokumentacja

Praktyczny układ z przekaźnikiem, który załączy nasze urządzenie na ustalony czas z przedziału od 1 minuty aż do 999 minut. Czas, jaki pozostał do wyłączenia, jest na bieżąco wskazywany na czytelnym, trzycyfrowym wyświetlaczu LED.

Układ pracuje w trybie jednorazowym (nie cyklicznym). Raz załączony, wyłączy się po ustalonym z góry czasie. Takie rozwiązanie przyda się tam gdzie chcemy dokładnie kontrolować załączanie się określonego urządzenia jakim może być np. ozonator lub lampa sterylizacyjna. W letni późny wieczór możemy załączyć pompę nawadniającą przydomowy ogród lub trawnik i nie zaprzątać sobie głowy pamiętaniem o jej wyłączeniu.

• załączenie przekaźnika na ustalony czas: 1 ÷ 999 min (ponad 16 godzin)
• nastawa czasu za pomocą enkodera (impulsator obrotowy)
• włącznik (krótkie przyciśnięcie osi enkodera)
• pamięć ostatniej nastawy czasu
• układ wykonawczy - przekaźnik 230VAC / 10A
• 3 cyfrowy wyświetlacz LED
• zasilanie napięciem stałym 9 ÷ 30 VDC
• zastosowany mikrokontroler: Atmega8A
• wymiary płytki: 60x84mm

Projekt AVT 5707 EP 08/19
