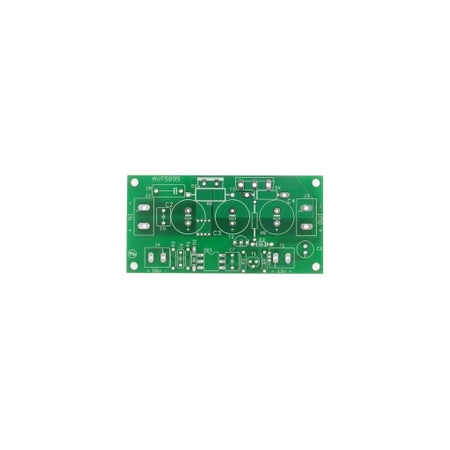

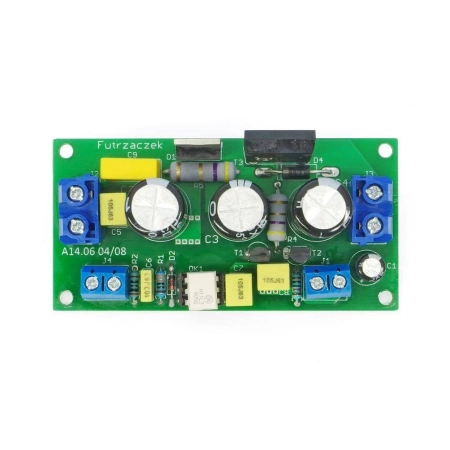

Tranzystorowy moduł wykonawczy z optoizolacją, KIT AVT5895

Do pobrania:

Dokumentacja

Przełączanie prądu o wysokim natężeniu może przysporzyć wielu nieoczekiwanych problemów. Straty mocy, generowane zakłócenia, zapewnienie odpowiednio szerokich ścieżek – to tylko część zagadnień, którym należy sprostać. Niniejszy projekt pozwala w prosty sposób zrealizować wysokoprądowe wyjście sterujące. Dodatkowo zapewnia izolację galwaniczną między układem sterującym, a generującą zakłócenia częścią wysokiej mocy.

Wybrane parametry

• tranzystor MOSFET jako element wykonawczy
• możliwość przewodzenia prądu o natężeniu do 20 A
• napięcie zasilania obciążenia: 0...50 V
• oddzielne wejście zasilania bloku sterującego
• wbudowane zabezpieczenia tranzystora wykonawczego
• izolacja galwaniczna zrealizowana transoptorem
• wymiary płytki: 80x40mm

Projekt AVT 5895 EP 10/21
