Termometr LED - wersja 27mm zielony, KIT AVT1697/2/G

Do pobrania:

Dokumentacja

Termometr mierzący temperaturę w zakresie -55ºC do +125ºC. 'Wielkogabarytowy', bo współpracujący z dwoma wyświetlaczami o różnych wielkościach.

Pierwszy, miniaturowy wyświetlacz LED o wysokości cyfry wynoszącej 7mm (AVT1697/1), może znaleźć zastosowanie do wskazywania temperatury np. w samochodzie. Drugi z wyświetlaczami o wysokości znaku 27mm (AVT1697/2) idealnie sprawdzi się jako miernik temperatury umożliwiający jej odczyt z dużych odległości np. w halach produkcyjnych. Układ powinien być zasilany napięciem stałym o wartości 7..15V. Pracą termometru steruje mikrokontroler ATTINY2313. Wskazania temperatury są aktualizowane co 2s.

Wybrane parametry:

• zakres mierzonych temperatur: - 55°C ÷ 125°C
• praca z czujnikami DS1820/18S20/18B20, automatyczne rozpoznawanie (DS18B20 w zestawie)
• aktualizacja wskazań co 2 sek.
• dokładność pomiaru (DS18B20): ±0.5°C (od - 10°C ÷ 85°C),  ±2°C (od - 55°C ÷ 125°C)
• rozdzielczość odczytu (DS18B20): 0.1°C w całym zakresie pomiarowym
• nie wymaga kalibracji
• pole odczytowe: zielony wyświetlacz LED 4 cyfry o wysokości 27mm
• zastosowany mikrokontroler: ATtiny2313-20SU
• zasilanie: 7 ÷ 15 VDC / 300mA

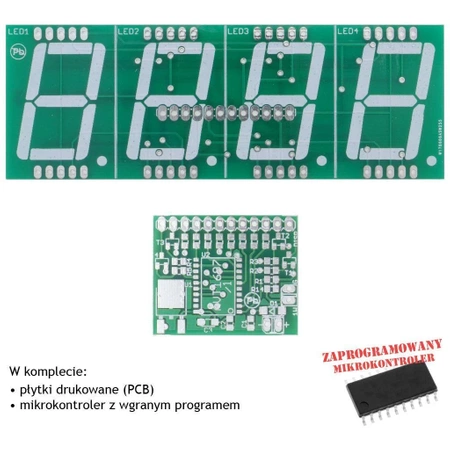

• 2 płytki drukowane
• wymiary płytek: 97x34mm i 32x26mm

Projekt AVT 1697 EP 08/12
