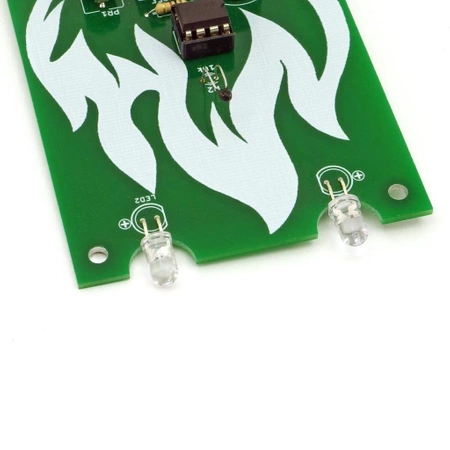

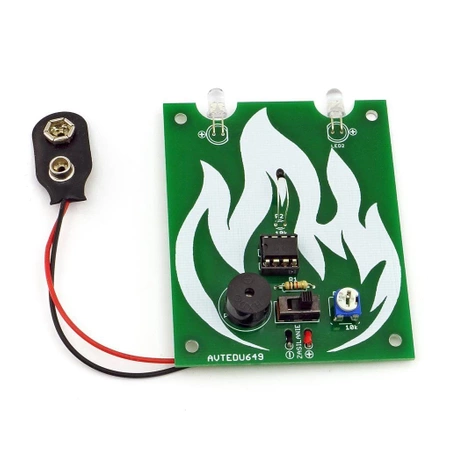

Termo Strażak - prosty alarm temperaturowy. Zestaw DIY do nauki lutowania AVT EDU649

Termo Strażak AVT EDU649 – prosty alarm temperaturowy do samodzielnego lutowania

Do pobrania:

Dokumentacja

Poziom trudności montażu

1 / 5

AVTEDU - nowa seria kitów zaprojektowana specjalnie z myślą o nauce techniki lutowania.
Każdy z zestawów oprócz waloru dydaktycznego posiada też użytkowy - zostań mistrzem lutownicy!

Opis

Termo Strażak AVT EDU649 to edukacyjny zestaw DIY, który działa jako alarm temperatury. Po przekroczeniu ustawionego progu urządzenie uruchamia czerwoną i niebieską migającą diodę LED. Czułość układu można regulować potencjometrem PR1, co pozwala dopasować próg alarmu do własnych potrzeb. Zestaw jest prosty w montażu i świetnie nadaje się jako pierwszy projekt analogowy.

Trochę teorii

Sercem układu jest wzmacniacz operacyjny LM358 pracujący tutaj w roli komparatora napięcia. Układ porównuje napięcie z dzielnika zbudowanego z termistora NTC (R2) oraz potencjometru PR1:

• termistor R2 zmienia rezystancję zależnie od temperatury
• potencjometr pozwala użytkownikowi określić wartość temperatury, przy której uruchamia się alarm

Gdy temperatura rośnie i napięcie na termistorze przekroczy ustalony próg, komparator załącza:

• sygnalizator piezoelektryczny
• dwie migające diody LED: czerwoną i niebieską

Zakres pracy układu wynosi od ok. –30°C do +150°C, co czyni go uniwersalnym narzędziem do edukacji i prostych pomiarów.

Specyfikacja techniczna

• zakres pracy: –30°C...+150°C
• wbudowany sygnalizator dźwiękowy
• dwie migające diody LED (czerwona i niebieska)
• czujnik temperatury: termistor NTC
• układ sterujący: LM358
• zasilanie: 9 VDC (6F22) - bateria nie wchodzi w skład zestawu
• wymiary płytki: 77 × 63 mm

Tips & tricks – porady dla początkujących

• Zacznij montaż od najmniejszych elementów, takich jak rezystory i podstawka LM358
• Termistor wlutuj kilka milimetrów nad płytką, aby poprawić szybkość reakcji na zmiany temperatury
• Zwróć uwagę na biegunowość diod LED – ścięcie i oznaczenia na PCB
• Potencjometr PR1 ustaw początkowo w połowie zakresu, a następnie dostrój próg alarmu testowo, podgrzewając czujnik np. ręką
• Sygnalizator piezo montuj zgodnie z oznaczeniem
• Unikaj zimnych lutów: w dokumentacji znajdziesz opis jak powinien wyglądać poprawny lut

Dla kogo jest ten zestaw?

• dla początkujących elektroników uczących się lutowania
• dla młodzieży na zajęcia techniczne i DIY
• dla hobbystów pracujących z układami analogowymi
• dla osób chcących dodać prosty alarm temperatury do warsztatu, urządzeń lub eksperymentów
• dla majsterkowiczów rozwijających swoje umiejętności

Zestaw DIY do samodzielnego zlutowania: w zestawie znajduje się płytka drukowana oraz komplet elementów elektronicznych
