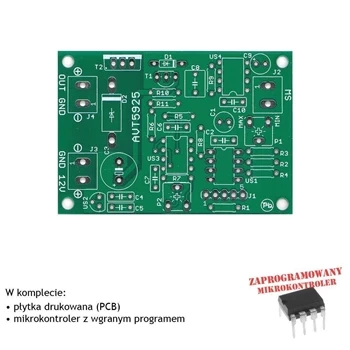

Symulator wschodu i zachodu słońca, KIT AVT5925

Do pobrania:

Dokumentacja

Wiele układów, które mają za zadanie płynnie załączać oraz wyłączać oświetlenie, ma wspólną wadę: poszczególne etapy rozjaśniania są wyraźnie widoczne, tworząc wrażenie „schodkowej” zmiany natężenia światła. Ten układ, podobnie jak one, wykorzystuje do regulacji technikę PWM, lecz wypełnienie tego sygnału przyrasta w sposób gładki, bez nieciągłości.

• płynne rozjaśnianie i ściemnianie taśmy LED 12V w zależności od położenia styków przełącznika sterującego
• regulacja czasu trwania całego cyklu: od kilku sekund do 10 minut
• dopuszczalna obciążalność wyjścia: około 5A
• wygładzona zmiana wypełnienia sygnału PWM, bez zauważalnych skoków
• częstotliwość sygnału PWM około 490Hz
• zasilanie 12 V
• wymiary płytki: 65×45mm

Projekt AVT 5925
