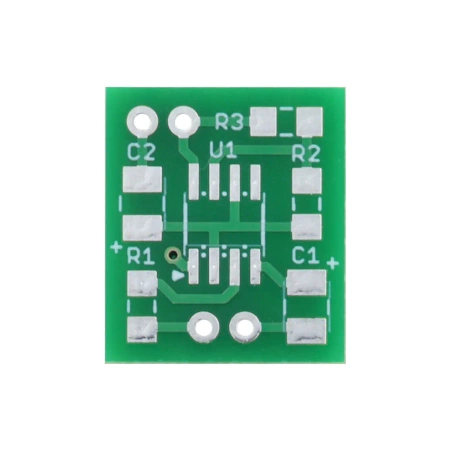

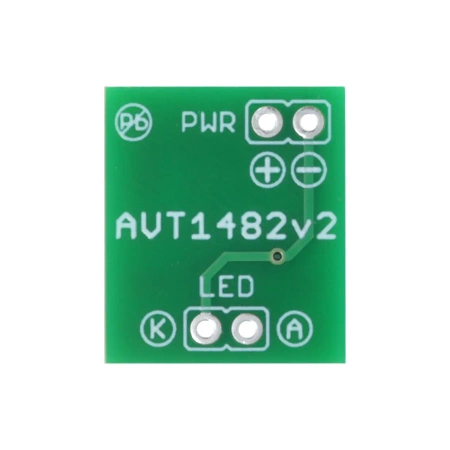

Sygnalizator LED, PCB do projektu AVT1482

Do pobrania:

Dokumentacja

Prosty układ sygnalizatora LED. Dioda świecąca sterowana jest przez popularną ‘kostkę’ NE555. Gotowe urządzenie może znaleźć zastosowanie, jako symulator alarmu w samochodzie, element sygnalizacyjny większego urządzenia, Cześć atrapy kamery nadzorującej wnętrze itp. Sygnalizator zaprojektowano w technologii SMD. Całość ma postać niewielkiego modułu, który można wlutować w większą płytkę lub wykorzystać samodzielnie.

Wybrane parametry:

• źródło światła - dioda LED
• możliwość zmiany częstości błysków
• układ zaprojektowany w technologii SMD
• niewielkie wymiary
• końcówki pozwalające wlutować moduł w większą płytkę
• zasilanie 15 VDC
• wymiary płytki 17x14mm

Projekt AVT 1482 EP 08/08
