SpeedRelay - wyłącznik sterowany prędkością, KIT AVT5696

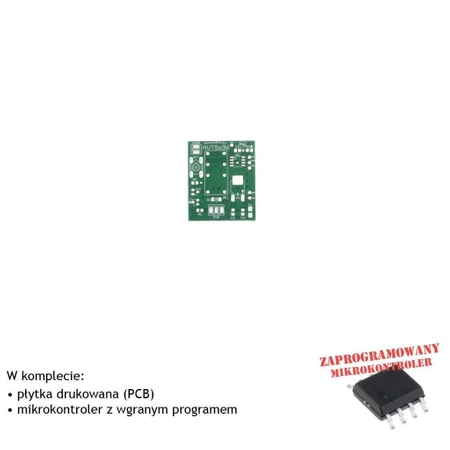

- KIT - zestaw do zlutowania. Zbiór podzespołów elektronicznych wraz z płytką drukowaną i (jeśli projekt zawiera) zaprogramowanym mikrokontrolerem.
Do pobrania:
SpeedRelay to prosty system mikroprocesorowy zbudowany z wykorzystaniem niewielkiego mikrokontrolera firmy Microchip (dawniej Atmel) typu ATtiny13A którego zadaniem jest realizacja wszystkich założonych funkcjonalności. Mikrokontroler ten realizuje tutaj dwa podstawowe zadania: mierzy prędkość pojazdu oraz steruje
przekaźnikiem mocy. Pomiar prędkości pojazdu opiera się na wykorzystaniu sygnału prędkości pojazdu, nazywanego także sygnałem przetwornika drogi (WEG), który dostępny jest w wielu pojazdach w standardowym (tzw. ISO) złączu radioodbiornika (jest wykorzystywany w tym przypadku do automatycznej regulacji głośności radioodbiornika w funkcji prędkości pojazdu). Projekt SpeedRelay powinien zainteresować miłośników motoryzacji, będzie przydatnym uzupełnieniem systemu czujników parkowania.
- pomiar prędkości na podstawie sygnału WEG ze złącza ISO,
- zasilanie: 10…15 V, 30 mA;
- obciążalność styków przekaźnika 2A, 30VDC
- wymiary płytki 37x30mm
Projekt AVT 5696 EP 08/19
