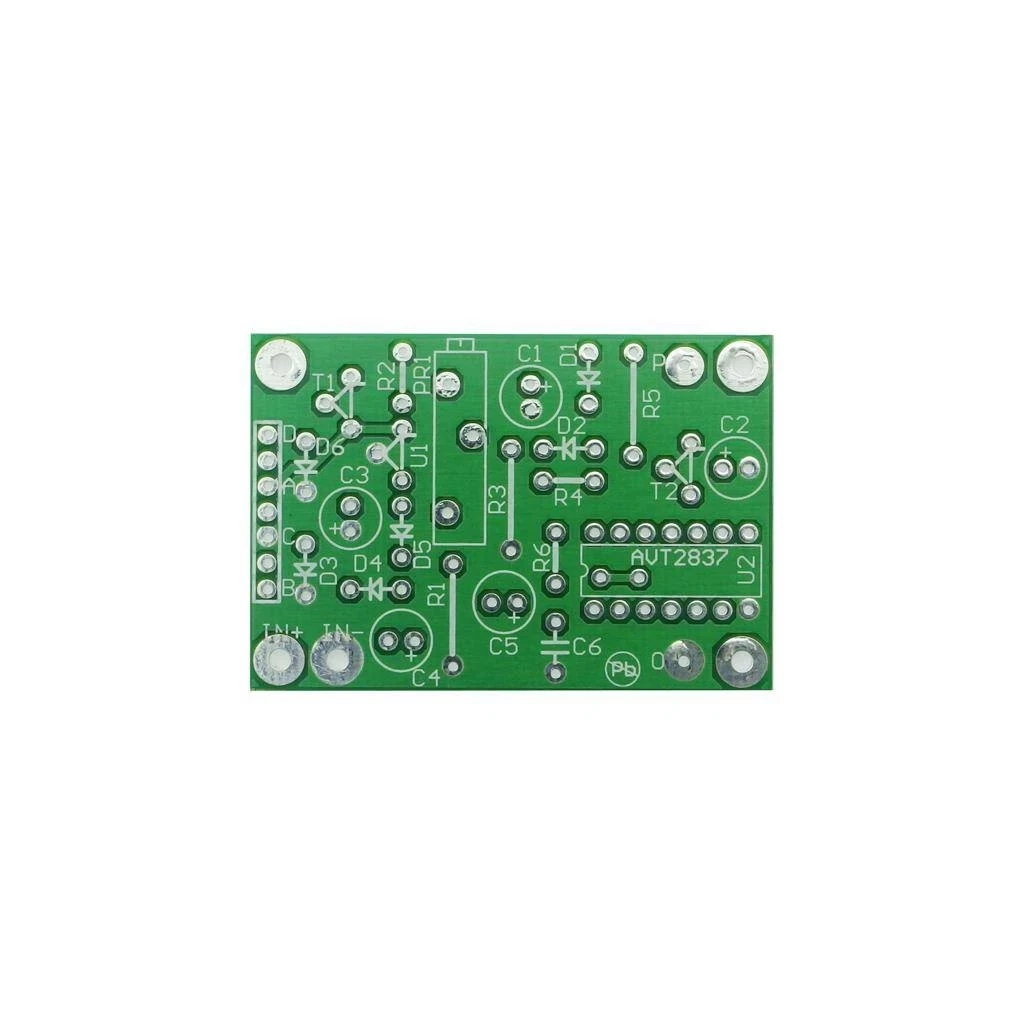

Przystawka do PMLCDL - PCB do projektu AVT 2837

Do pobrania:

Dokumentacja

Urządzenie szczególnie przydatne wszystkim użytkownikom modułów PMLCDL. Oto przystawka - przetwornica do zasilania modułów woltomierzy PMLCDL. Jej zastosowanie eliminuje istotną wadę fabrycznego układu pomiarowego - niemożliwość mierzenia „własnych” napięć, Czyli konieczność zasilania go z osobnego zasilacza. Łatwiejsze też jest zastosowanie dwóch współpracujących woltomierzy (np. w zasilaczu laboratoryjnym gdzie wymagany jest jednoczesny pomiar prądu i napięcia). Przystawka gwarantuje poprawną pracę modułu w szerokim zakresie napięć zasilających. Można w niej wydzielić dwa współpracujące ze sobą obwody. Pierwszym z nich jest układ źródła prądowego. W wygodny sposób pozwala na zredukowanie napięcia zasilającego. Drugą częścią jest układ przetwornicy generującej napięcie o poziomie wymaganym przez moduł woltomierza.

Wybrane parametry:

• moduł z przystawką może mierzyć napięcia względem masy
• przystawka może zasilać jednocześnie dwa moduły PMLCDL
• możliwość optymalizacji warunków zasilania
• niewielkie wymiary pozwalają zamontować układ „na plecach” modułu woltomierza
• zasilanie 3.75 - 45 VDC (po modyfikacji możliwe jest jeszcze wyższe napięcie wejściowe)
• wymiary płytki 52x36mm

Projekt AVT 2837 EdW 08/07
