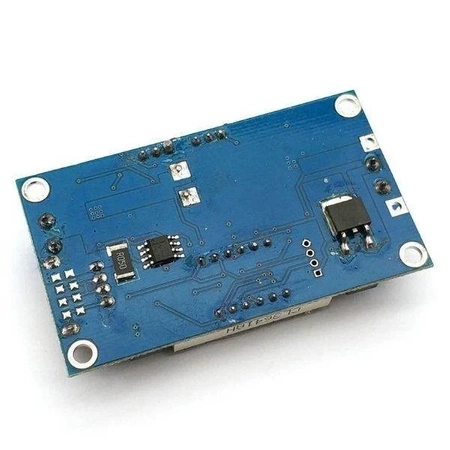

Przetwornica XL4015E - 5A - 1.3V-30V Step down - z woltomierzem i amperomierzem

Przetwornica STEP-DOWN XL4015E (obniżająca napięcie) DC/DC z woltomierzem i amperomierzem, wyposażona w podwójny, wyraźny, 4-cyfrowy wyświetlacz LED. Moduł składa się z popularnej przetwornicy Xl4015 o wydajności szczytowej 5A i napięciu wejściowym do 30V. (UWAGA potencjometry posiadają szeroką skalę ok. 50 obrotów)

Przetwornica ta posiada możliwość ustawienia napięcia jak i maksymalnego natężenia po przez potencjometry wieloobrotowe.

Dzięki modułowi wyświetlającemu aktualne parametry na wyjściu w łatwy sposób ustawia się napięcie i pożądany prąd roboczy.

Przetwornicę można wykorzystać na przykład w układach:

• Oświetlenia LED (sterownik prądowy)
• Przetwornica STEP-DOWN
• Zasilacz warsztatowy
• Ładowarka akumulatorów (pakietów): Li-Ion, Li-Pol - (posiada diody stanu ładowania -niebieska i koniec ładowania baterii - czerwona)

Wyjście magistrali TTL pozwala po przez konwerter (TTL - USB) na odbiór danych o napięciu i natężeniu na komputerze.

Takie rozwiązanie pozwoli zbudować np. zasilacz warsztatowy (laboratoryjny), który jest niezbędnym narzędziem w każdym warsztacie. Dzięki swoim niewielkim wymiarom przetwornica ta jest banalnie prosta w transporcie i można ją zabrać ze sobą praktycznie wszędzie.

• Nieizolowany moduł prądu stałego
• Napięcie wejściowe: 5V-30V
• Napięcie wyjściowe: 0.8V-30V
• Prąd wyjściowy: maksymalnie 5A! Przy wartościach powyżej 3A należy dostarczyć odpowiednie chłodzenie układowi XL4015! A także nie dopuszczać do zbyt długiej pracy z prądem 5A (patrz temp. pracy).
• Wydajność konwersji: 95% (najwyższa)
• Częstotliwość przełączania: 48kHz - 180kHz
• Tętnienia wyjściowe: 50mV (max) przepustowość 20M
• Regulacja obciążenia: ± 0.5%
• Regulacja napięcia: ± 2,5%
• Temperatura pracy: -40°C do + 85°C
• Wymiary: 51 x 26,3 x 14 (Dł. * Szer. * Wys) (mm)
• Dokładność pomiaru: 0,1%
• Odświeżanie: około 200ms
• Wyświetlacz: 0.28 "cyfrowa rura
• Zakres prądowy 0A-5A
• Zakres napięcia 5V-30V
• Impedancja wejściowa: 50 mili om
• Kolor wyświetlacza: Czerwony
• Rodzaj magistrali: TTL - 9600bps
