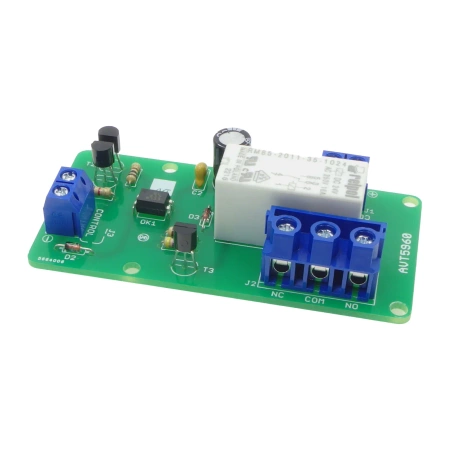

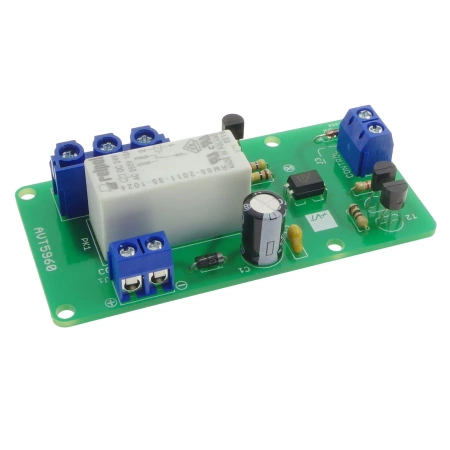

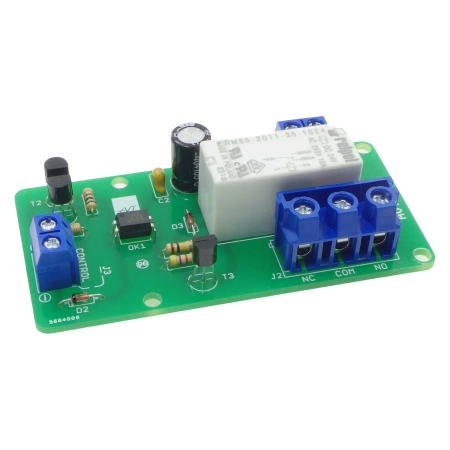

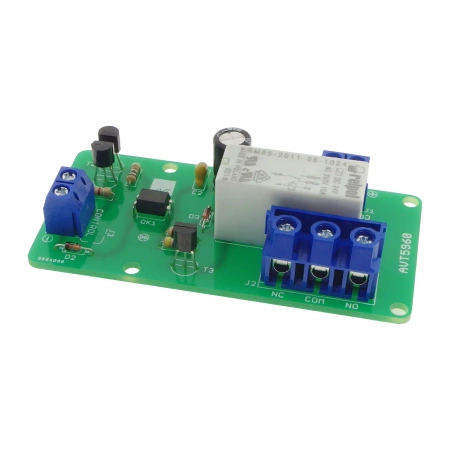

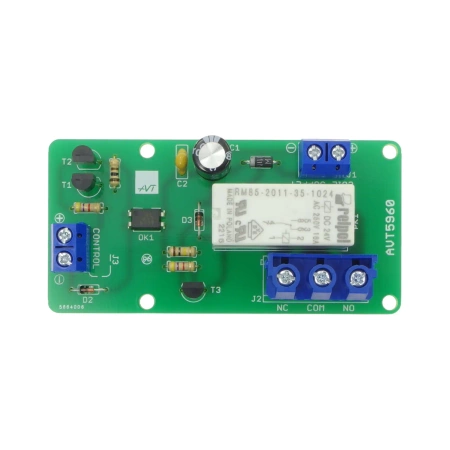

Przekaźnik elektromagnetyczny sterowany optoelektronicznie, KIT AVT5960

Do pobrania:

Dokumentacja

Przekaźniki półprzewodnikowe, znane szeroko jako SSR, mają odizolowany galwanicznie obwód sterujący, który pobiera niewielką moc, za to mają sporo wymagań dotyczących przełączanego obwodu. Z kolei typowe przekaźniki elektromagnetyczne wprowadzają znikomo małe straty mocy podczas przewodzenia, za to wymagają niemałej (z punktu widzenia zaawansowanych układów cyfrowych) mocy do przełączenia styków. Ten układ łączy zalety obu tych rozwiązań.

Przekaźniki są chętnie stosowane jako elementy wykonawcze do przełączania obwodów małej i średniej mocy. Niestety, te elektromagnetyczne mogą zakłócać działanie systemów mikroprocesorowych z uwagi na zakłócenia, jakie generują podczas przełączania. Półprzewodnikowe zamienniki, czyli SSR, które od strony sterującej są niemal idealne: izolowany galwanicznie obwód pobierający niewielki prąd o znanym natężeniu, do tego dosyć dobrze kontrolowany, żadnego pola magnetycznego, żadnego iskrzenia. Jednak SSR mają też swoje wady: nie tolerują składowej stałej prądu, mogą wprowadzać do kilku woltów spadku napięcia (przez co wymagają chłodzenia) czy też są mało odporne na chwilowe przeciążenia.

Moduł AVT5960 układ łączy zalety obu tych rozwiązań. Steruje się nim jak zwykłym modułem SSR, ponieważ ma bardzo szeroki zakres dopuszczalnych napięć na wejściu, jest lepiej przystosowany do sterowania z niskonapięciowych mikrokontrolerów niż typowe moduły 3…32 V. Od strony styków jest to natomiast zwykły przekaźnik elektromagnetyczny, przez który może płynąć dowolny prąd w dowolnym kierunku z bardzo niewielkimi stratami – oczywiście, wszystko w granicach akceptowalnych przez sam przekaźnik. Jednak, w przeciwieństwie do typowego SSR, wymaga podłączenia zewnętrznego zasilania dla cewki.

Podstawowe parametry:

• załączanie cewki przekaźnika elektromagnetycznego poprzez transoptor
• prąd diody nadawczej transoptora kontrolowany źródłem prądowym
• maksymalny prąd przełączany 16 A
• zasilanie obwodu cewki przekaźnika 24 V DC
• zasilanie obwodu sterującego 2,5…30 V
• pobór prądu przez część sterującą 0,5…13 mA
• pobór prądu przez obwód cewki przekaźnika około 20 mA (24 V)
• wymiary PCB: 77x38 mm

Zobacz również: https://ep.com.pl/projekty/miniprojekty/15430-przekaznik-elektromagnetyczny-sterowany-optoelektronicznie

Projekt AVT 5960 EP 11/22
