Programator JTAG dla układów MSP430, KIT AVT1409

Do pobrania:

Dokumentacja

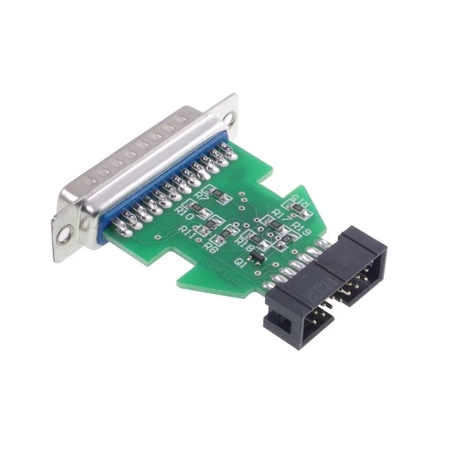

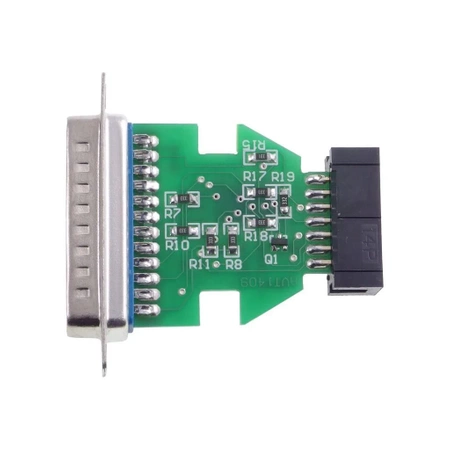

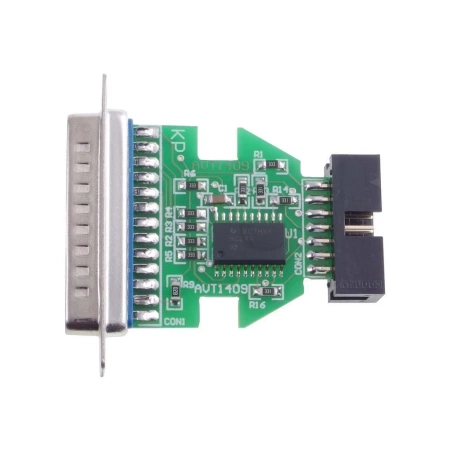

Interfejs JTAG stał się standardem w programowaniu niemalże wszystkich układów; począwszy od PLD do procesorów. Urządzenie umożliwia programowanie mikrokontrolerów MSP430 firmy TI. Jako układ buforujący zastosowano niezwykle popularną 'kostkę' 74HC244. Pełni ona rolę wzmacniacza sygnałów oraz konwertera napięć. Zastosowanie obudowy SMD umożliwiło przygotowanie płytki, która całkowicie mieści się w obudowie złącza typu DB25. Programator zasilany jest z programowanego układu.

Wybrane parametry:

• programator JTAG dla procesorów serii MSP430
• połączenie z komputerem - złącze drukarki
• wbudowany układ buforujący
• złącze DB25
• zasilanie - z programowanego procesora
• wymiary płytki 36x36mm (max)

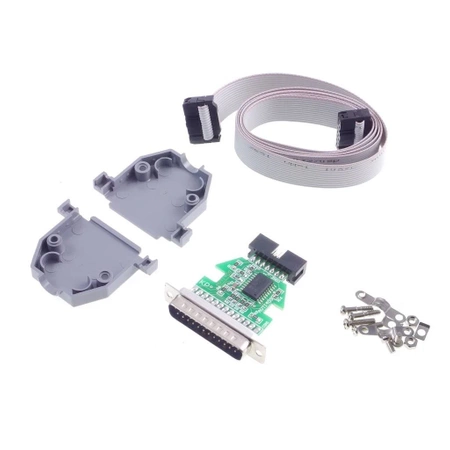

• obudowa DB i przyłącze w zestawie

Projekt AVT 1409 EP 03/05
