Płytka testowa kursu - zlutowany AVT3505

Do pobrania:

Dokumentacja

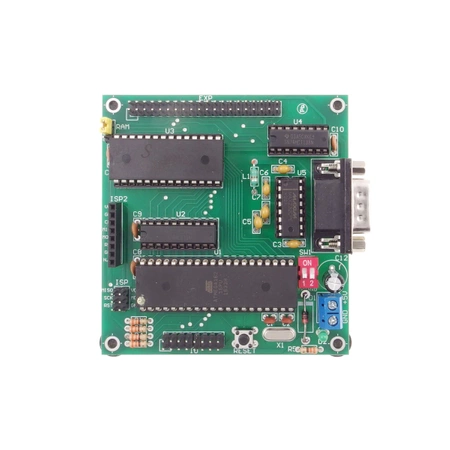

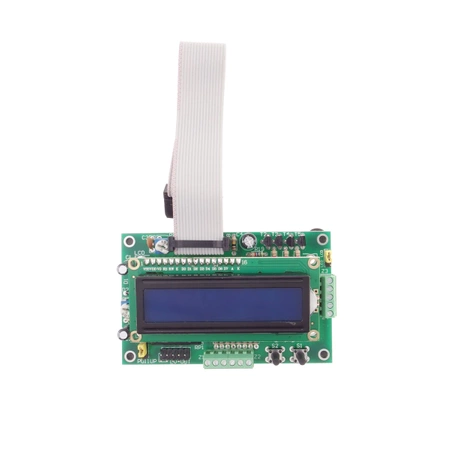

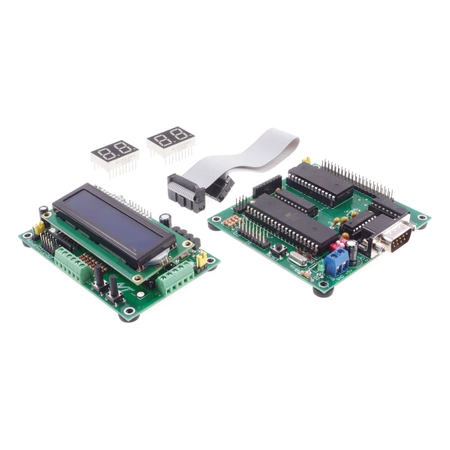

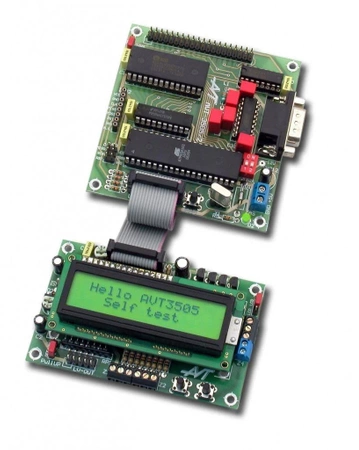

Podstawowym przeznaczeniem kitu jest nauka programowania w C, w oparciu o kurs prowadzony przez miesięcznik EdW. Układ podzielony został na dwie części: płytkę główna i wykonawczą. O ile druga z nich zaprojektowana została głównie z myślą o realizacji projektów przerabianych przez EdW, płytka główna stanowi uniwersalny sterownik o sporych możliwościach, które w przyszłości mogą być wykorzystane w innych projektach. Sercem systemu jest procesor Atmega162. Na płytce znajdują się dwa złącza programujące; standardowe ISP oraz jednorzędowe ISP2 (przewidziane dla osób pracujących wcześniej z płytka AVT3500). Duże możliwości rozbudowy układu daje złącze EXP. Wyprowadzono na nie całą magistralę zewnętrznej pamięci oraz jedne z portów. Na płytce wykonawczej umieszczono elementy zapewniające komunikację z operatorem – do wyboru wyświetlacz LCD lub LED.

Wybrane parametry:

• 2-płytkowy zestaw uruchomieniowy do nauki programowania w C
• procesor Atmega162
• dwa rodzaje złączy programujących
• pamięć 32kB, statyczna
• wbudowane złącze RS232
• wyświetlacz LED lub LCD
• możliwość zastosowania wyświetlacza od telefonu komórkowego
• zasilanie 5 VDC
• wymiary płytek 88x83mm i 94x59mm

Projekt AVT 3505 EdW 01/06

Dodatkowe uwagi:

KIT oraz wersja zmontowana posiada wyświetlacz LCD 2x16 i wyświetlacze LED

Polecamy również zestaw, w którym znajduje się dodatkowo programator USB i kable: Kurs programowania procesorów AVR w C [AVTKURS C]
