Płytka bazowa do modułu z ADAU1701, PCB do projektu AVT5403/2

Do pobrania:

Dokumentacja AVT5403/2 - (płytka bazowa dla AVT5403/1)

Dokumentacja AVT5403/1 - (moduł z ADA1701)

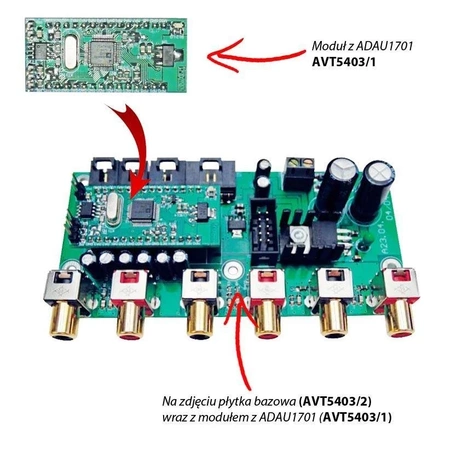

Projekt AVT 5403 składa się z dwóch płytek: płytki z procesorem ADAU1701 (AVT5403/1) oraz płytki zasilacza i przyłączy ADAU1701_CNB (AVT5403/2)

Aby ułatwić uruchamianie modułu STK_ADAU1701 (AVT5403/1) opracowano płytkę bazową umożliwiającą wygodne podłączenie DSP w realny tor audio i przetestowanie jego możliwości pod kontrolą oprogramowania Sigma Studio. Projekt ma spore walory użytkowe i edukacyjne, przyda się nie tylko do zestawu audio, ale również w laboratorium uczelnianym.

Płytka bazowa ADAU1701_CNB umożliwia:

• zasilanie modułu ADAU1701_MB
• podłączenie sygnałów wejściowych i wyjściowych poprzez gniazda RCA
• filtrację bierną sygnałów ADC/DAC
• dołączenie poprzez dedykowane złącze odbiornika SPDIF lub zewnętrznego A/C z interfejsem I2S (ze względu na możliwość przenikania zaburzeń płytka ma wydzielony zasilacz dla modułu I2S)
• dołączenie do portów GPIO poprzez złącza: potencjometru, enkodera i sygnałów cyfrowych GPIO
• generowanie sygnału WB (Write Back dla zapisu parametrów ADAU do pamięci nielotnej po zaniku napięcia zasilania)

Wybrane parametry:

• płytka bazowa dla modułu ADAU1701 (AVT5403/1)
• umożliwia łatwe zapoznanie się z podstawowymi funkcjami DSP
• programowanie za pomocą SigmaStudio
• zasilanie 9…12 Vac /200 mA
• wymiary płytki: 117x55mm

Dodając ten produkt do koszyka kupujesz tylko płytkę drukowaną PCB (bazowa AVT5403/2) do projektu AVT5403

Projekt AVT 5403 EP 08/13
