Modułowy odbiornik nasłuchowy Dosia - Filtry wejściowe w.cz. 40m/80m, PCB do projektu AVT3190

Do pobrania:

Dokumentacja

Dokumentacja projektu (wszystkie części)

Opis projektu:

Modułowy odbiornik nasłuchowy DOSIA, jest konstrukcją rozwojową, tworzącą niepowtarzalną okazję zarówno do tego, by poznać różne techniki przetwarzania sygnałów (nie tylko radiowych), jak i skonstruować własne urządzenie odbiorcze.

Projekt został pomyślany tak, by jego poszczególne moduły mogły zostać wykorzystane także w innych, Całkowicie niezależnych konstrukcjach odbiorczych.

• budowa modułowa – moduły montowane na płycie bazowej
• moduły o znormalizowanych wymiarach
• pokrycie pasm amatorskich 40 i 80 m
• zasilanie 12 VDC/1 A.

AVT3190 - Filtry wejściowe w. cz. 40m/80m

Przełączane elektrycznie pasmowe filtry wejściowe w.cz. zapewniają ograniczanie przenikania zakłóceń radiowych spoza obsługiwanych pasm: 80m (od 3.5 do 3.8 MHz) oraz 40m (od 7.0 do 7.2 MHz) odbiornika „Dosia”

Odbiornik „Dosia”, z uwagi na swą znaczną odporność na przesterowanie i intermodulację, w zasadzie jest w stanie pracować bez tego bloku, jednak w niekorzystnych warunkach zakłóceniowych jego brak może znacząco utrudniać poprawny, Czysty odbiór.

Blok filtrów jest zasilany podwójnym napięciem stabilizowanym +9V oraz +5V. Sygnał wejściowy w.cz. wędruje na równoległy ogranicznik amplitudy. Potencjometr PR1 („RF GAIN”) pozwala stłumić sygnał odbierany do właściwego poziomu.

Wymiary płytki: 50x50mm

Dodając ten produkt do koszyka kupujesz tylko płytkę drukowaną PCB do projektu AVT3190

Projekt AVT 3190 EP 10/17

Kity bezpośrednio powiązane z odbiornikiem nasłuchowym DOSIA:

• AVT3190 - Filtry wejściowe w.cz. 40 m/80 m
• AVT3191 - Mieszacz z amplifiltrami CW/SSB

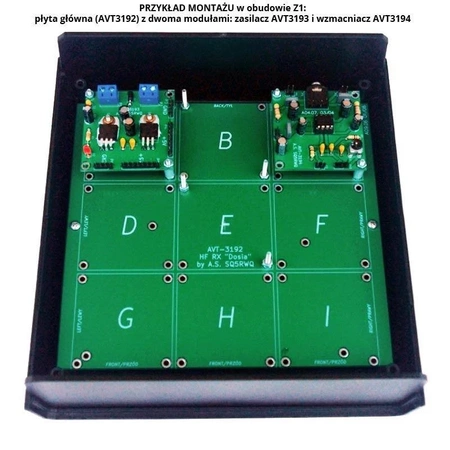

• AVT3192 - Moduł podstawy
• AVT3193 - Zasilacz +9V/+5V
• AVT3194 - Wzmacniacz audio
• AVT3195 - Moduł VFO
• AVT3196 - Wzmacniacz z ARW
• AVT3197 - Miernik poziomu sygnału s-meter
• AVT3198 - Mikroprocesorowy moduł kontrolno-sterujący
