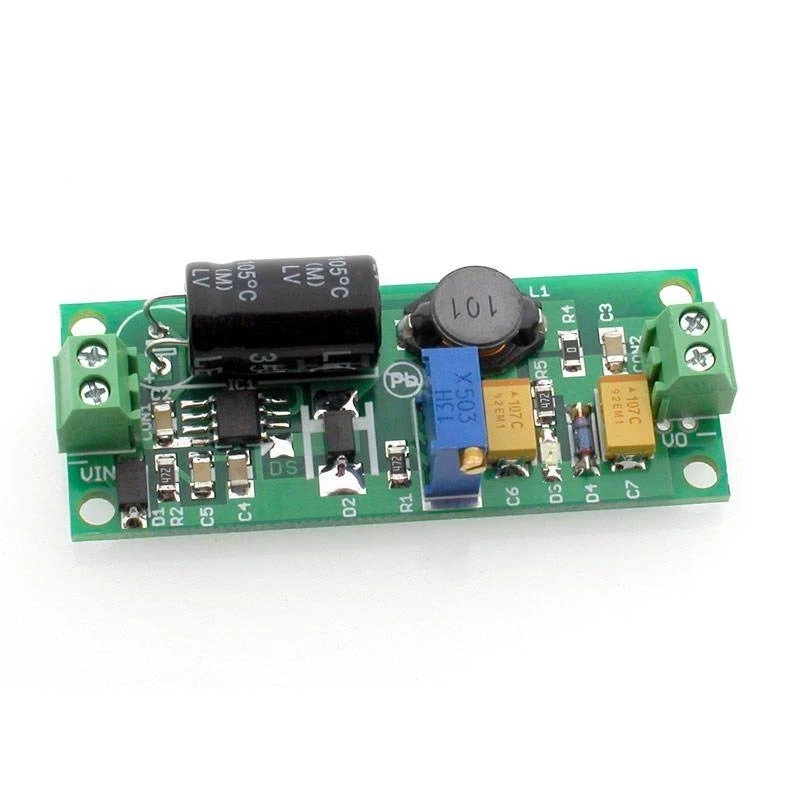

Miniaturowy, regulowany stabilizator impulsowy, zlutowany AVT1762

Do pobrania:

Dokumentacja

Zaletą prezentowanego stabilizatora jest dobra sprawność, więc doskonale sprawdzi się w sytuacjach w których napięcie wyjściowe musi być dużo niższe od wejściowego. Tam zwykły stabilizator liniowy zwyczajnie by się przegrzał.

Inną nietypową możliwością jest praca z wypełnieniem 100%, Czyli ze zwartym kluczem w strukturze układu scalonego. Tranzystor kluczujący może być stale otwarty, bez cyklu wyłączenia. Dzięki temu uzyskanie zadanego napięcia wyjściowego np. 12V będzie możliwe przy zasilaniu już 12V (pomijając niewielki spadek napięcia, który przy prądzie wyjściowym 1A wynosi zaledwie 0.3V)

Wymiary płytki 58x23mm

Projekt AVT 1762 EP 08/13
