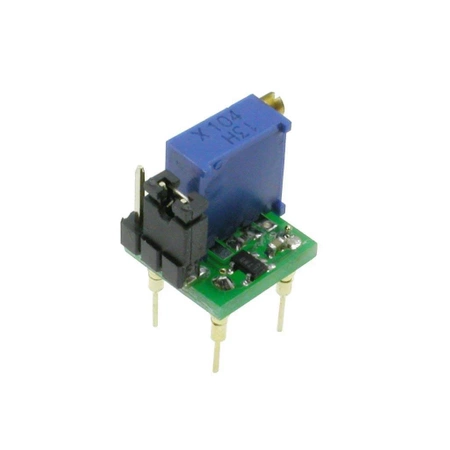

Miniaturowy generator o ustawianej częstotliwości sygnału, zlutowany AVT1603

Do pobrania:

Dokumentacja

Prosty układ miniaturowego ‘generatorka’ sygnału taktującego. Niezastąpiony zwłaszcza w układach prototypowych. ‘Sercem’ jest specjalizowany układ scalony LTC1799. Na jego wejściu znajduje się potencjometr wieloobrotowy umożliwiający płynną zmianę częstotliwości sygnału wyjściowego. Dodatkowo na wyjściu znajduje się konfigurowalny dzielnik sygnału.

Wybrane parametry:

• generator sygnału taktującego w zakresie 10kHz - 30 MHz
• płynna zmiana częstotliwości
• wbudowany dzielnik sygnału wyjściowego w zakresie podziału 1/10/100
• wybór stopnia podziału zworką
• wymiary płytki i jej wyprowadzenia SA kompatybilne z oscylatorami w obudowach DIP8
• zasilanie 2.7-5 VDC
• wymiary płytki 11x11mm

Projekt AVT 1603 EP 01/11
