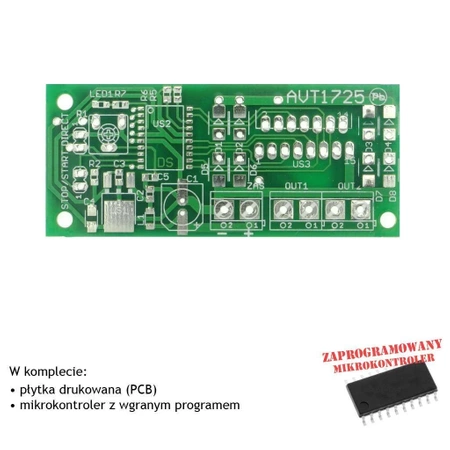

Mikrokrokowy sterownik silnika krokowego, KIT AVT1725

Do pobrania:

Dokumentacja

Sterowniki silników krokowych cieszą się ogromnym zainteresowaniem. Ich zastosowanie umożliwia np. budowę zaawansowanych narzędzi, takich jak frezarki czy wiertarki sterowane numerycznie

Wybrane parametry:

• płynna regulacja prędkości obrotowej i kierunku obrotów (tym samym potencjometrem)
• regulacja prędkości obrotowej podzielona na dwa zakresy (1 ÷ 10 i 7 ÷ 100 cykli na sekundę)
• sterowanie mikrokrokowe o rozdzielczości 1/64 lub 1/8 kroku
• zakres napięcia zasilającego (napięcia znamionowego silnika) 8 ÷ 25V
• prąd wyjściowy do 2A na kanał (cewkę)
• odpowiedni do silników bipolarnych (4 przewody) i unipolarnych (5 lub 6 przewodów)
• funkcja pracy czasowej, Czas płynnie regulowany w zakresie 0.5 ÷ 70s
• wymiary płytki 69x30mm

Projekt AVT 1725 EP 08/13
