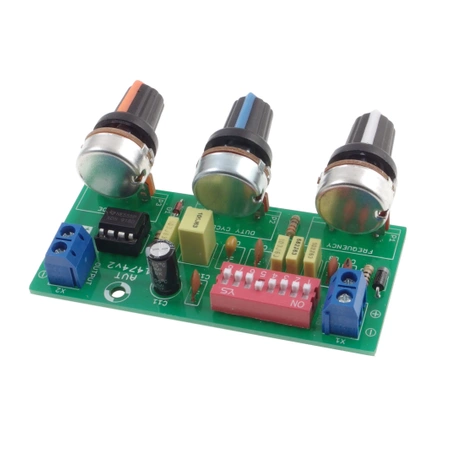

Generator fali prostokątnej, zlutowany AVT1474
Generator fali prostokątnej, zlutowany AVT1474
Generator fali prostokątnej, zlutowany AVT1474
Generator fali prostokątnej, zlutowany AVT1474
zoom

Generator fali prostokątnej, zlutowany AVT1474

  • Zestaw zlutowany, przetestowany i uruchomiony. Kupujący ma pewność, że otrzymuje produkt sprawny i sprawdzony przez doświadczonych techników elektroniki.
Wersja
Dostępny
Dostępny
39,00 zł
brutto / szt.
Zwroty do 15 dni
Ten produkt nie jest dostępny w sklepie stacjonarnym
Bezpieczne zakupy

Do pobrania:

pobierz plik pdf Dokumentacja


Układ generuje fale prostokątną, której częstotliwość ustalana jest w ośmiu podzakresach. ‘Sercem’ generatora jest scalony multiwibrator NE555, zastosowany w swojej podstawowej aplikacji. Dołączone do niego elementy zewnętrzne umożliwiają (oprócz zmiany częstotliwości) regulację współczynnika wypełnienia oraz poziom napięcia wyjściowego. Układ jest bardzo przydatny w pracowni każdego elektronika. Ze względu na prostotę nadaje się do zmontowania zwłaszcza początkującym hobbistom.

Wybrane parametry:

  • sygnał wyjściowy – fala prostokątna 1Hz ÷ 200kHz
  • regulacja częstotliwości w ośmiu podzakresach
  • płynna regulacja współczynnika wypełnienia
  • płynna regulacja poziomu napięcia wyjściowego
  • zasilanie: 12 VDC
  • wymiary płytki: 39×82 mm

Projekt AVT 1474 EP 08/08
