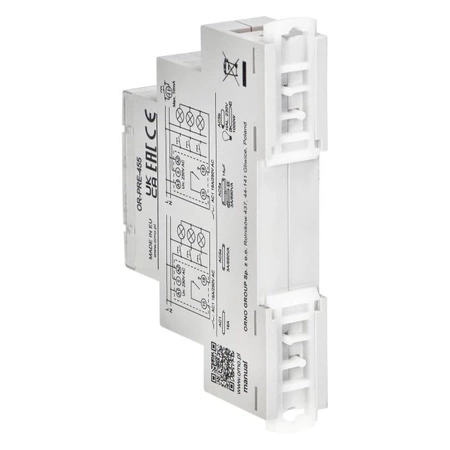

Automat schodowy, 7 trybów pracy, szyna DIN, 230VAC, 16A ORNO OR-PRE-455

Wielofunkcyjny automat schodowy to modułowe urządzenie, które odpowiada za sterowanie działaniem obwodu oświetleniowego w określonej funkcji czasu. Produkt jest przydatny zarówno w układach przemysłowych, jak i domowych. Jak sama nazwa wskazuje, głównym zmiennym parametrem urządzenia jest właśnie czas. Przekaźnik posiada z przodu trzy pokrętła – pierwsze służy do wyboru trybu pracy, drugie określa zakres czasu (10 zakresów do wyboru), a trzecie nastawę czasu, która realizowana jest w sposób płynny.

Ten model realizuje aż 7 funkcji: załączenie na nastawiony czas wyzwalane włączeniem napięcia zasilania lub zamknięciem zestyku sterującego S (AUTO), opóźnione wyłączenie sterowane zestykiem S (R), załączenie na nastawiony czas sterowane zamknięciami zestyku sterującego S, z funkcją wyłączenia przekaźnika wykonawczego R przed upływem czasu (Wi), trwałe załączenie zestyku (ON) / trwałe rozłączenie zestyku (OFF).

Dodatkowo tryby AUTO, R oraz Wi mogą pracować z dodatkowym trybem EXTRA TIME, w którym po odmierzeniu czasu z trybu podstawowego, zestyk R zostaje wyłączony na czas 1 s, a potem ponownie załączony na czas 10 s. Po odmierzeniu czasu 10 s zestyk R zostaje rozłączony. Produkt przeznaczony jest do montażu na szynę DIN 35mm w położeniu dowolnym, a solidne zaczepienie gwarantują dwa zaczepy - górny i dolny. Montaż przewodów w zaciskach odbywa się za pomocą śruby uniwersalnej. Napięcie zasilania - 230VAC.

• Liczba i rodzaj zestyków: 1Z
• Materiał styków: AgSnO2
• Obciążenie znamionowe AC1: 16 A / 250 V AC
• Stopień ochrony (IP): 20
• Obciążenie znamionowe DC1: 16 A / 24 V DC
• Maksymalna moc łączeniowa w kategorii AC1: 4000 VA
• Rezystancja zestyków: ≤ 100 mΩ
• Maksymalna częstość łączeń: 600 cykli/h
• Napięcie znamionowe: 230 V AC
• Roboczy zakres napięcia zasilania: 0,9 - 1,1 Un
• Wymiary - głębokość: 90 mm
• Kategoria przepięciowa: III
• Wymiary - szerokość: 17,5 mm
• Klasa Palności Obudowy UL94: V0
• Wymiary - wysokość: 64.6 mm
• Trwałość łączeniowa AC1: > 0,5 x 10^5
• Temperatura pracy: -20°C~+50°C
• Wilgotność względna: do 85%
• Odporność na udary: 15 g
• Odporność na wibracje: 0,35 mm DA
