Mikroskopy

Precyzyjna praca z elektroniką wymaga nie tylko wprawnych rąk, ale też dobrego wzroku. Im bardziej miniaturowe komponenty, tym trudniej ocenić ich stan lub poprawność montażu gołym okiem. Lutowanie elementów SMD, inspekcja płytek PCB, analiza uszkodzeń mechanicznych – to tylko kilka zadań, w których klasyczna lupa przestaje wystarczać, a do akcji wkraczają nowoczesne mikroskopy cyfrowe.

Czym jest mikroskop cyfrowy?

Mikroskop cyfrowy to urządzenie, które – zamiast klasycznego układu optycznego, złożonego z obiektywu, okularu oraz szeregu soczewek, pryzmatów czy filtrów – wykorzystuje kamerę z obiektywem o regulowanym powiększeniu, przekazującą obraz bezpośrednio na ekran LCD lub monitor komputera. W praktyce pozwala to na wygodną obserwację nawet najmniejszych szczegółów, bez konieczności patrzenia przez okular. Dodatkowo, dzięki wbudowanym funkcjom zapisu (zwykle na karcie microSD), można wykonywać zdjęcia, nagrywać wideo lub przeprowadzać analizę obrazu w czasie rzeczywistym.

W odróżnieniu od klasycznych mikroskopów stereoskopowych, modele cyfrowe są nie tylko przystępne cenowo, ale także znacznie bardziej kompaktowe, łatwiejsze w obsłudze i często wyposażone w dodatkowe funkcje ułatwiające pracę. Dzięki temu idealnie nadają się do zastosowań warsztatowych, gdzie liczy się jakość obrazu i wygoda obsługi.

Mikroskop cyfrowy w zastosowaniach warsztatowych

Cyfrowe mikroskopy warsztatowe to niezbędne narzędzie wszędzie tam, gdzie nawet najmniejsze detale mają znaczenie. W elektronice okazują się niezastąpione podczas lutowania elementów SMD, naprawy i inspekcji płytek PCB, sprawdzania jakości ścieżek wykonanych metodą termotransferową czy też wykrywania mikropęknięć. Dzięki dużemu powiększeniu i możliwości wykonywania zdjęć można łatwo porównywać stan układu przed i po naprawie, dokumentować uszkodzenia lub analizować zmiany w strukturze elementu.

W serwisie GSM mikroskopy pozwalają zlokalizować oderwane pady, sprawdzać jakość montażu niektórych układów scalonych czy śledzić przebieg ścieżek sygnałowych. W zastosowaniach edukacyjnych stanowią natomiast świetne narzędzie do pokazywania struktury komponentów czy interpretacji błędów montażowych (np. zimnych lub niekompletnych lutów).

Również w zegarmistrzostwie, mechanice precyzyjnej, jubilerstwie czy modelarstwie mikroskopy cyfrowe sprawdzają się doskonale – ułatwiają składanie miniaturowych mechanizmów, czyszczenie trudno dostępnych elementów czy inspekcję połączeń ruchomych.

Wybór mikroskopu cyfrowego do pracowni elektronika

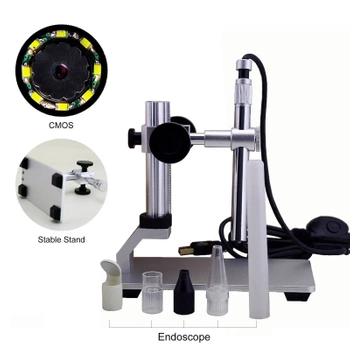

Wybór odpowiedniego mikroskopu zależy przede wszystkim od charakteru Twojej pracy. Jeśli pracujesz głównie z komputerem i potrzebujesz narzędzia do inspekcji płytek PCB, to w zupełności wystarczy kompaktowy mikroskop USB, podłączany do laptopa za pomocą kabla USB typu A. Modele tego rodzaju są zajmują minimum miejsca na stole roboczym i zapewniają wystarczające powiększenie do podstawowych zadań.

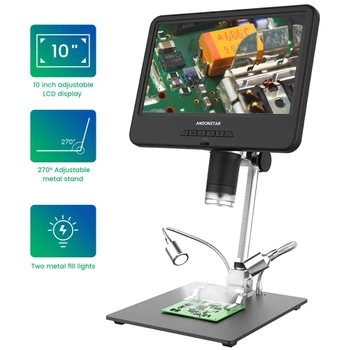

Dla osób, które cenią sobie mobilność i niezależność od miejsca pracy, lepszym wyborem będą mikroskopy z wbudowanym ekranem LCD. Te urządzenia są gotowe do pracy od razu po uruchomieniu, mają własne źródło światła oraz statyw z szeroką podstawą, dzięki czemu pozwalają na bieżąco analizować obraz – bez konieczności podłączania komputera czy montowania statywu do blatu.

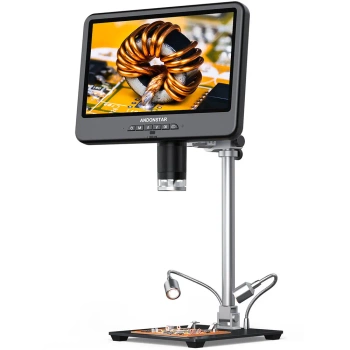

Jeśli zależy Ci na precyzyjnej dokumentacji czy zaawansowanej analizie obrazu, warto poszukać modelu z funkcją rejestrowania zdjęć i filmów, możliwością pomiarów, ustawiania punktów odniesienia czy przesyłania obrazu do zewnętrznych urządzeń. Przykładem może być model AD409Pro znanej marki ANDONSTAR – 4-megapikselowy czujnik obrazu, duży, 10-calowy ekran i szeroki zakres powiększenia oraz możliwość podłączenia mikroskopu do komputera i obsługi za pomocą specjalistycznego oprogramowania pomiarowego pozwalają spełnić oczekiwania nawet najbardziej wymagających użytkowników.
