Groty

Grot to zdecydowanie najszybciej ulegający zużyciu element każdej lutownicy - wiedzą o tym doskonale wszyscy, którzy choć raz korzystali z tego narzędzia do montażu lub demontażu elementów elektronicznych, lutowania przewodów elektrycznych, itp. Warto wiedzieć, że od kształtu grota, ale także od jakości jego wykonania, zależą efekty pracy, a - co ważne - wpływ ten jest znacznie większy, niż mogłoby się wydawać. Nieodpowiednio dobrany grot lutowniczy może nie tylko bardzo utrudnić pracę, ale też znacząco pogorszyć jej efekty, a nawet doprowadzić do błędów w montażu, które będą skutkowały czy to natychmiastową, czy - co gorsza - odległą w czasie awarią, często bardzo trudną do zdiagnozowania (mowa o tzw. zimnych lutach, będących prawdziwą zmorą serwisantów elektroniki).

Grot do lutownicy - rodzaje

W elektronice najczęściej wykorzystywane są groty stożkowe, zarówno ostre - np. o średnicy końcówki równej 0,5mm - jak i bardziej zaokrąglone, dobrze nadające się do montażu większych elementów. Groty ścięte ułatwiają lutowanie dużych powierzchni, zaś jeżeli są wyposażone w specjalne zagłębienie (tzw. groty typu mini-fala), to świetnie sprawdzają się w montażu układów scalonych w obudowach SMD typu LQFP, TQFP, SOIC, itp. Grot tego typu pozwala na nabranie niewielkiej ilości cyny do zagłębienia i już po jednorazowym przesunięciu rozgrzanej końcówki po wyprowadzeniach układu, zostają one niemal idealnie przylutowane do padów na płytce drukowanej (konieczne są zwykle jedynie drobne poprawki przy ostatnich kilku wyprowadzeniach, gdyż tam może powstać niewielkie zwarcie, spowodowane nadmiarem lutowia ). Warto dodać, że mówimy tutaj cały czas o grotach do lutownic grzałkowych (kolbowych), choć w praktyce często stosowane są także urządzenia transformatorowe, w których grot lutownicy ma postać odpowiednio wygiętego, czasem też spłaszczonego (w jego końcowej części), grubego drutu. Inną konstrukcję mają groty do lutownic gazowych - te wyposażone są w inne mocowanie i specjalny otwór, co ma oczywiście związek z odmienną metodą ogrzewania końcówki roboczej.

Groty lutownicze do zastosowań specjalnych

Oprócz montażu układów elektronicznych, specjalistyczne groty są stosowane także w wielu innych urządzeniach, często zupełnie odległych od najbliższej nam – elektroniką - branży. Przykładowo, firma ELWIK wprowadziła duże, 8-milimetrowe groty o ściętej końcówce, przeznaczone do lutowania witraży. Firma WELLER opracowała natomiast specjalne groty (takie, jak WELLER 8100 UC), przeznaczone do przecinania lin. Warto także dodać, że różnego rodzaju końcówki robocze są stosowane także w wypalarkach do drewna. Innym przykładowym zastosowaniem grota o dość nietypowej konstrukcji, jest specjalny nóż (także dostępny w naszej ofercie), przeznaczony do usuwania kleju za pomocą 60-watowych lutownic z grotem przykręcanym za pomocą śrubki. Grot taki ma postać szerokiego na 39 mm ostrza i umożliwia np. usunięcie kleju z wyświetlacza. W sprzedaży dostępne są również różnego rodzaju groty do lutownic pęsetowych - mają one postać odpowiednio wygiętych i wyprofilowanych blaszek z otworem do przykręcenia do lutownicy pęsetowej. Tego typu końcówki przydają się w demontażu dwukońcówkowych elementów SMD , które byłyby znacznie trudniejsze do wylutowania za pomocą zwykłej lutownicy z pojedynczym grotem.

Grot do lutownicy z gwintem i inne akcesoria niezbędne w warsztacie elektronika

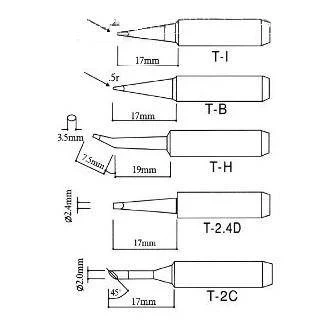

W naszej ofercie znajdziesz różnego rodzaju groty przeznaczone do lutowania i wylutowywania elementów elektronicznych, przeznaczone do lutownic grzałkowych (kolbowych), transformatorowych, a także gazowych. W zależności od marki danego sprzętu, inne są zarówno sposoby mocowania grota, jak i wymiary. Przykładowo, groty do gazowych lutownic ARIES są dość krótkie, wyposażone w gwint do przykręcenia i specjalny otwór, umiejscowiony przy nasadzie grota. Groty do lutownic firmy XYTRONIC - np. do stacji LF1600 - mają natomiast podłużny, wydrążony otwór w przedłużonej części (trzonku) i występują w różnorakich wymiarach oraz kształtach. Szczególnie przydatne są groty superprecyzyjne o średnicy końcówki stożkowej 0,4 mm, czy też groty mini-fala, niezastąpione w montażu układów SMD. Groty do lutownic marki ELWIK są natomiast nieco krótsze i mają inną konstrukcję - końcówki są dostępne w różnych rozmiarach od 0,4 mm aż do 4 mm. Oferujemy także pełną gamę grotów do lutownic pęsetowych (np. ZD409) oraz końcówki robocze do lutownic oporowych ZD715L, ZD708 (lutownice z regulacją temperatury), czy też groty typu 900M-T, przeznaczone do popularnych stacji chińskich producentów takich, jak Yihua, Zhaoxin, WEP, AOYUE i innych. W przypadku tradycyjnych, transformatorowych lutownic, grot może mieć postać miedzianego oraz srebrnego drutu.
