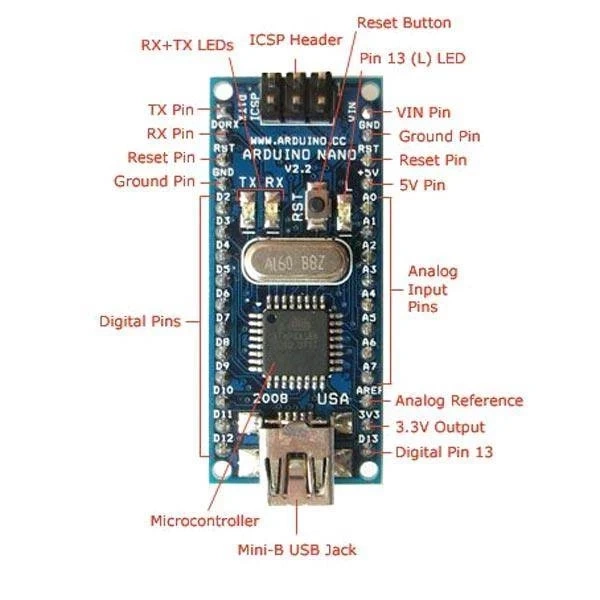

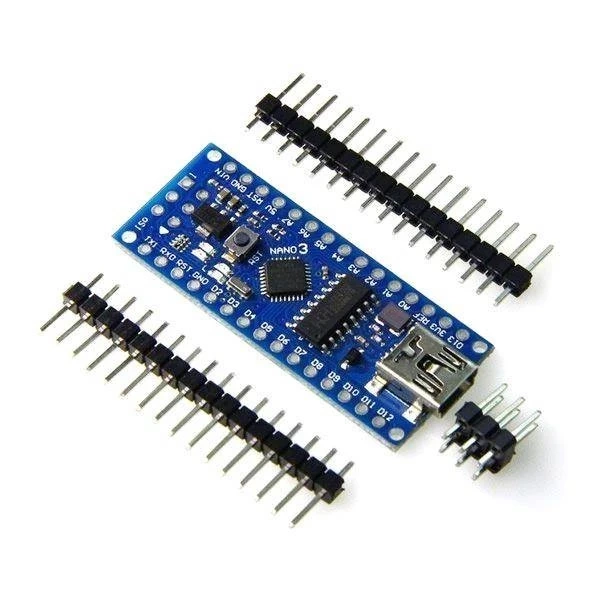

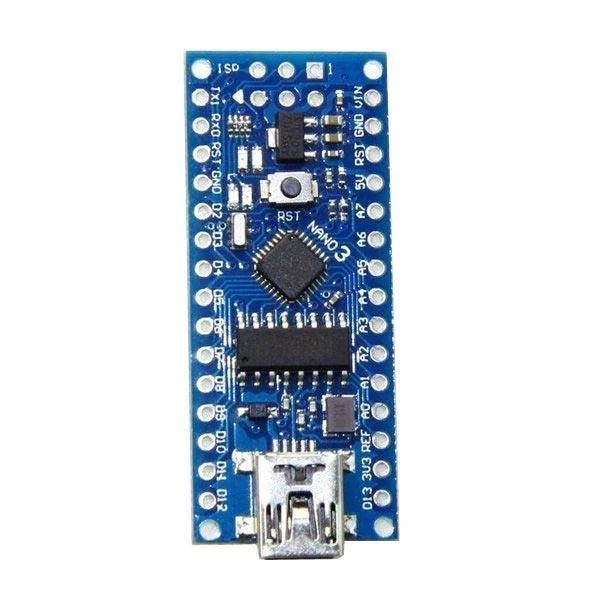

Uniwersalny mini moduł kompatybilny z oryginalnym Arduino, wyposażony w mikrokontroler ATmega168P oraz złącze USB (wersja z pinami do samodzielnego zalutowania). Możliwość zastosowania w wielu projektach mikroprocesorowych. Układ zgodny z projektem Arduino.
Wiernie odwzorowany klon to pewność działania i niezawodności.
NANO posiada programator zgodny z CH340 do którego potrzebny jest dodatkowy sterownik, który znajduje się poniżej.
Dzięki wygodnemu złączu mini USB bezproblemowe jest podłączenie tego modułu pod komputer i programowanie. Dzięki swoim niewielkim rozmiarom sprawdzi się w mniejszych projektach.
- Napięcie zasilania: 5V
- Mikrokontroler: ATmega168 16MHz z: 16KB pamięci Flash, 1kB pamięci SRAM, 512B pamięci EEPROM

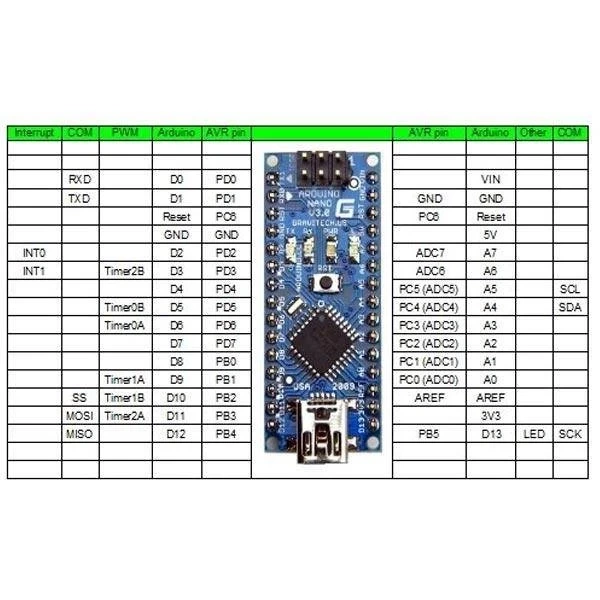

- Wyjścia/wejścia:
- 14 cyfrowych pinów - mogą zostać użyty jako wejście lub wyjście. Piny działają w standardzie TTL5V. Wydajność każdego z nich sięga 40mA, a ponadto mają wbudowane rezystory pull-up. Niektóre z pinów spełniają dodatkowe funcje (UART, INT, PWM, SPI, LED) w tym 6 kanałów PWM np. do sterowania serwami / silnikami np SG-90 Serwo TowerPro SG-90 - 9g - 1,8kg/cm
- 8 analogowych wejść, z których każde umożliwia pomiar z 10 bitową rozdzielczością. Niektóre z pinów spełniają dodatkowe funkcje (I²C, AREF, Reset).
- Interfejsy szeregowe: UART, SPI, I2C
- Zewnętrzne przerwania
- Zabezpieczenie przeciw przepływowi zbyt dużego prądu
- Moduł wykonany na laminacie o grubości 0,8 mm
- Masa poniżej 5 g.
- rozstaw pinów 2.54mm (możliwość zamontowania w płytkach stykowych)
- Wymiary: 45x19 mm
- 2 timery/ liczniki 8bit
- 1 timer / licznik 16bit
- Złącze mini USB z odpowiednikiem układu CH340
- Zasilanie:
- przez kabel mini-USB
- Układ automatycznie wybiera źródło zasilania o najwyższym napięciu.
- Układ CH340 zapewniający komunikację z komputerem może być zasilany tylko przez USB.
- Układ posiada system komunikacji z komputerem poprzez:
- interfejs UART - wyprowadzonego na piny 0 (RX) i 1 (TX).
- USB - układ zgodny z CH340
- ponadto obsługiwane są interfejsy I²C (TWI) oraz SPI
Do programowania służy Arduino IDE, darmowe oprogramowanie, które jest niezwykle przyjazne dla początkujących. - program IDE - do pobrania tutaj
Standardowo w moduł wgrany jest program BLINK LED 13 oraz bootloader. Dodatkowo istnieje możliwość zaprogramowania procesora przez ICSP.
