Moduł MEGA2560 CH340, kompatybilny z Arduino + kabel USB

Arduino MEGA 2560 to jeden z najmocniejszych modułów na rynku. Moduł jest kompatybilny z projektem www.arduino.cc z ATmega2560. Do zastosowań w rozbudowanych projektach Arduino.

Posiada aż 54 cyfrowe wejścia/wyjścia z czego 15 jako PWM, oraz 16 wejść analogowych. Budowa pozwala na zastosowanie shieldów z Arduino UNO, ponieważ płytki te są ze sobą zgodne pod względem rozstawu pinów.
MEGA jest najbogatszą wersją ze wszystkich dostępnych na rynku z rodziny Arduino. Zapewnia ogromną ilość miejsca na program oraz pokaźną ilość pamięci systemowej RAM. Dzięki Arduino MEGA zrealizujesz swoje największe projekty!

Moduł ten jest wyposażony w programator CH340 (do którego potrzebny jest dodatkowy sterownik)

• moduł w pełni zgodny z Arduino MEGA 2560. (oznacza to, że może być programowany poprzez środowisko Arduino IDE z wykorzystaniem dostępnych bibliotek.)
• moduł posiada:

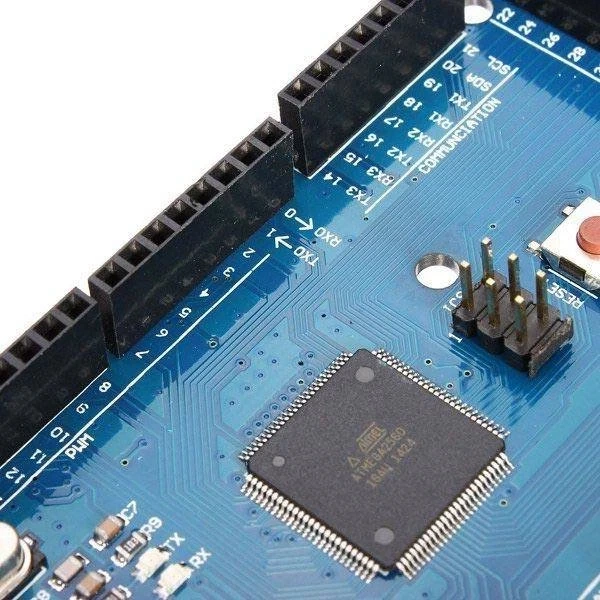

  • mikrokontroler ATmega2560 - układ taktowany jest sygnałem zegarowym o częstotliwości 16MHz
  • 54 cyfrowych wejść/wyjść,
  • 15 kanałów PWM - np. do sterowania serwami / silnikami np SG-90 Serwo TowerPro SG-90 - 9g - 1,8 kg*cm
  • 16 wejść analogowych
  • popularne interfejsy komunikacyjne
  • złącze USB z komunikacją CH340 Arduino MEGA 2560

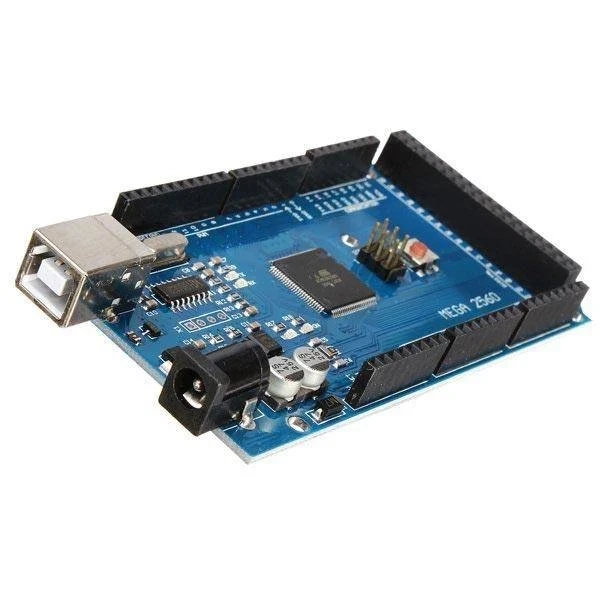

  • gniazdo zasilające DC

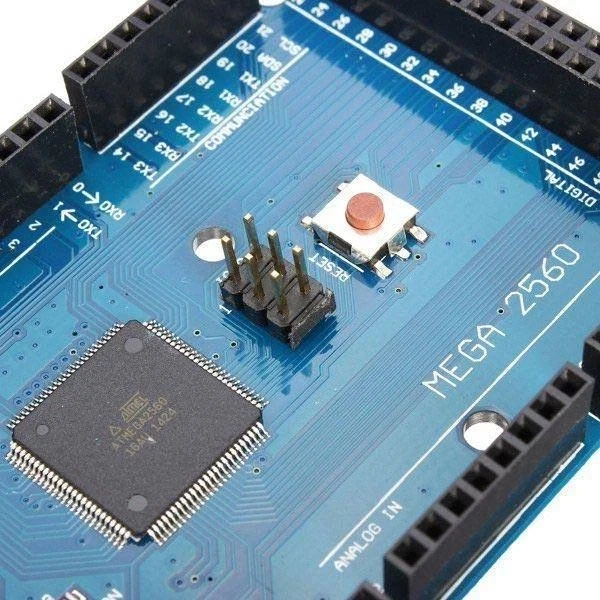

  • przycisk RESET  i wyprowadzenia UART służące do podłączenia programatora AVR  Arduino MEGA 2560
• w celu uruchomienia DFRduino, należy połączyć układ z komputerem za pomocą przewodu USB oraz wybrać w środowisku Arduino IDE płytkę Arduino Uno.
• moduł w większości kompatybilny z shieldami przeznaczonymi dla Duemilanove oraz Diecimila
• standardowo w moduł wgrany jest program BLINK LED 13 oraz bootloader

Wybrane parametry:

• napięcie zasilania: 7V do 12V
• w pełni kompatybilny z Arduino MEGA 2560
• układ ATmega2560 - napięcie pracy 5V
• maksymalna częstotliwość zegara: 16 MHz
• pamięć SRAM: 8 kB
• pamięć Flash: 256 kB (5kB zarezerwowane dla bootloadera)
• pamięć EEPROM: 4 kB
• wejścia IN-OUT 54 w tym aż 15 PWM
• wydajność prądowa pojedynczego pinu 40mA
• ilość wejść analogowych: 16 (kanały przetwornika A/C)
• interfejsy szeregowe: UART, SPI, I²C [I2C, IIC]
• zewnętrzne przerwania
• konektor: gniazdo USB
• przylutowane złącze ISP
• wymiary płytki: 101x54x15 mm
• rozstaw pinów 2.54mm (możliwość zamontowania w płytkach stykowych)

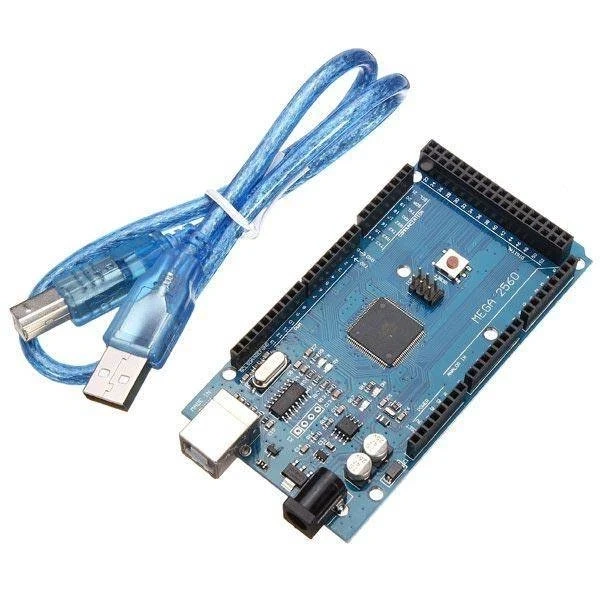

• w zestawie kabel USB
• standardowo w moduł wgrany jest program BLINK LED 13

Dodatkowe uwagi:

Zasilanie:

• Moduł można zasilać poprzez przewód USB oraz urządzenie zewnętrzne, np. zasilacz sieciowy, baterię czy akumulator. Przełączanie źródła zasilania odbywa się w sposób automatyczny. Zasilacz podłączany jest do standardowego gniazda DC. Akumulator bądź inne źródło podłącza się do pinów złącza POWER.

Wejścia/wyjścia:

• Arduino Pro posiada 14 cyfrowych wyprowadzeń wejścia/wyjścia (I/O).
• Każdy pin pozwala na pobór prądu o maksymalnym natężeniu 40mA, Co umożliwia bezpośrednie podłączenie diod LED z rezystorami oraz sterowanie innymi układami scalonymi.
• Oprócz standardowego I/O niektóre wyprowadzenia posiadają także funkcje specjalne.

Programowanie: Tworzenie i instalację oprogramowania umożliwia darmowe środowisko Arduino IDE. Zaimplementowany bootloader pozwala na przesłanie programu bezpośrednio poprzez przewód USB.

• Złącze ISCP daje możliwość podłączenia zewnętrznego programatora AVR. Szczegółowy opis można znaleźć w dokumentacji oraz tutorialu.
• Poprzez złącze ISCP Arduino MEGA 2560 do programowania można użyć Programatora PL2303 lub programatora AVR ISP
• Programowany poprzez USB z wykorzystaniem mikrokontrolera pośredniczącego CH340

Dodatkowe materiały:

• Oprogramowania do Arduino: www.arduino.cc/en/Main/Software
• Dokumentacja języka programowania: www.arduino.cc/en/Reference/HomePage
• Pełny opis płyty Arduino UNO: www.arduino.cc/en/Main/ArduinoBoardMegaADK
