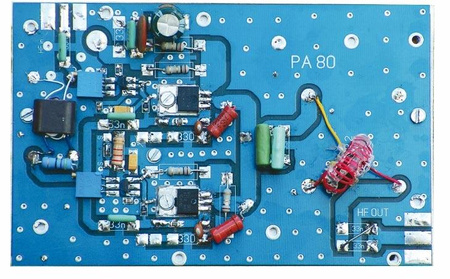

Wzmacniacz mocy na pasmo 80m, PCB do projektu AVT2902

Do pobrania:

Dokumentacja

Opis projektu:

Prezentowany wzmacniacz wyróżnia się dużym wzmocnieniem mocy i wysoką sprawnością. Oznacza to mniejszą zawartość zniekształceń we wzmacnianym sygnale - w porównaniu ze wzmacniaczami skonstruowanymi na pojedynczych tranzystorach pracujących w analogicznej klasie. Dodatkowa konsekwencja przyjętego rozwiązania to konieczność nawinięcia jedynie dwóch uzwojeń transformatora w.cz. We wzmacniaczu zastosowano popularne tranzystory MOSFET serii IRF. Urządzenie szczególnie polecane wszystkim krótkofalowcom amatorom pragnącym zwiększyć moc już posiadanego sprzętu

Wybrane parametry:

• praca w paśmie 80m
• konfiguracja stopnia wyjściowego - przeciwsobna
• moc wyjściowa ok. 90W (moc sterująca 3W dla zasilania 70V)
• możliwe dwa warianty zasilania stopnia wyjściowego
• możliwość zastosowania przekaźnika 'zerującego' prąd spoczynkowy podczas nasłuchu
• zasilanie 70 VDC (35 VDC)

Wymiary płytki 160x100mm

Dodając ten produkt do koszyka kupujesz tylko płytkę drukowaną PCB do projektu AVT2902

Projekt AVT 2902 EdW 06/09
