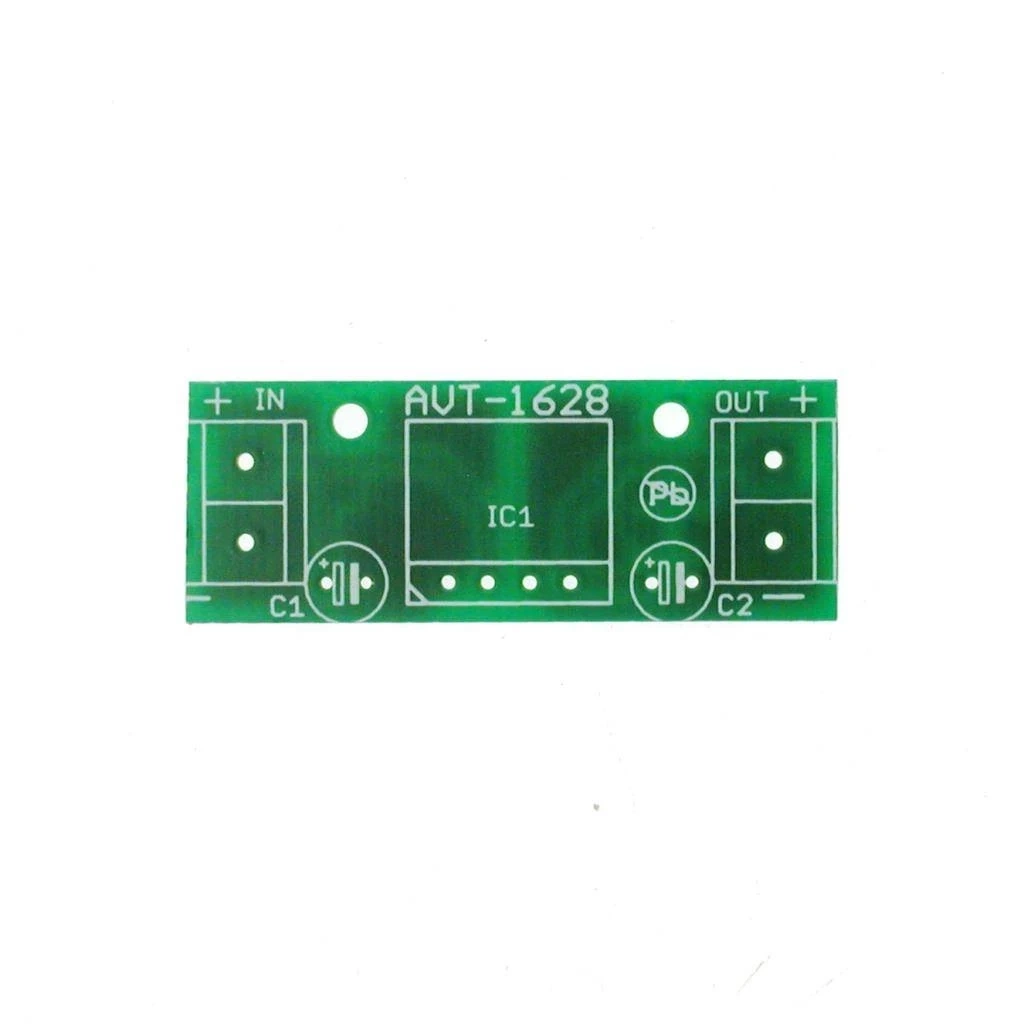

Przetwornica separująca we/wy, PCB do projektu AVT1628

Do pobrania:

Dokumentacja

Zestaw nadaje się doskonale do wszelkich urządzeń gdzie istnieje potrzeba odseparowania zasilania. Przykładem mogą być przyrządy pomiarowe wykorzystujące popularne ‘kostki’ ICL7106-07. Dzięki przetwornicy można łączyć wiele takich mierników do jednego mierzonego obwodu. Przetwornica ma niewielkie wymiary i niewiele elementów - zaprojektowano ja w oparciu o miniaturowy moduł przetwornicy hybrydowej.

Wybrane parametry:

• napięcie wyjściowe 12V
• moc < 1W
• sygnalizacja napięcia na wyjściu - dioda LED
• zasilanie 12 VDC
• wymiary płytki 40x15mm

Projekt AVT 1628 EP 08/11
