Wzmacniacz audio z układem TDA2050 35W, KIT AVT1597/3

  • Dodaj recenzję:
  • Kod handlowy: AVT1597/3 B
  • Producent: AVT
  • Dostępny Dostępny
  • 29,00 zł
  • szt
Wybierając KIT (zestaw do zlutowania) otrzymujesz PCB i komplet podzespołów elektronicznych
wymienionych w dokumentacji projektu.
Uwaga: Zestaw do montażu wymaga umiejętności lutowania.

Do pobrania:

pobierz plik pdf Dokumentacja

Downloads:

pobierz plik pdf Technical documentation [AVT1597 Audio amplifier with output power of 35W]

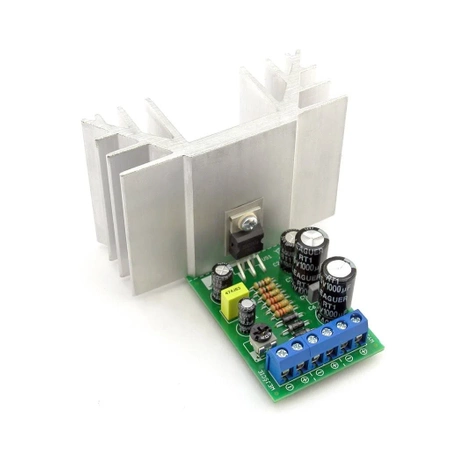

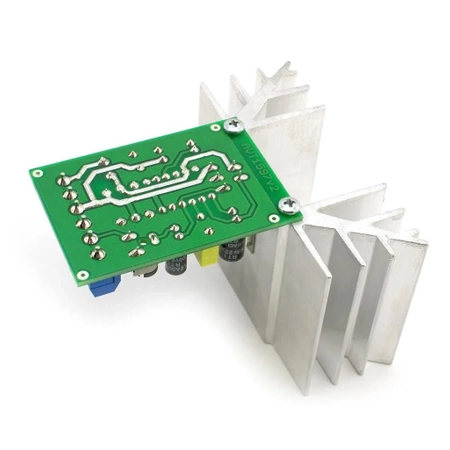

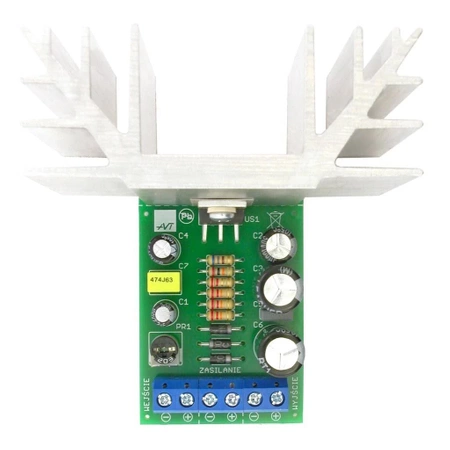

Moduł wzmacniacza z układem z serii TDA20XX zawierający niewielką ilość elementów. Urządzenie szczególnie polecane audiofilom i konstruktorom sprzętu audio. Moc wyjściowa zależy tylko od typu zastosowanego układu. Układ może być zasilany maksymalnym napięciem 18 VDC ale poprawnie pracuje również przy 12 VDC. Niewielkie wymiary płytki sprawiają, że jest wygodnym zamiennikiem uszkodzonych końcówek mocy w starszym sprzęcie grającym.

Wybrane parametry:

  • moc wyjściowa 35W
  • jeden kanał, rezystancja obciążenia 4 Ω
  • zabezpieczenia przed zwarciem wyjść, przepięciami i przed przegrzaniem
  • zakres napięć zasilania: TDA2050 - 12...40 VDC
  • wymiary płytki: 56×38mm

Projekt AVT 1597 EP 11/10
