Wzmacniacz na tranzystorach N-MOSFET, KIT AVT2762

Do pobrania:

Dokumentacja

Wzmacniacz na elementach dyskretnych czyli alternatywa dla „kostki” TDA7294. W stopniu mocy zastosowano popularne tranzystory N-MOSFET typu IRF540. Ich parametry umożliwiają uzyskanie mocy wyjściowej rzędu 100 W RMS przy zasilaniu ±50 V na obciążeniu 4 om. Układ umożliwia zastosowanie w końcówce mocy tranzystorów IRF640, IRFP240 lub IRFP250. Można wtedy zwiększyć napięcie zasilania i uzyskać odpowiednio większą moc (nawet do 200 W). Wzmacniacz wyposażono w układy zabezpieczające przed zwarciem wyjścia oraz system cichego włączania i wyłączania. Urządzenie szczególnie polecane konstruktorom sprzętu audio

Wybrane parametry:

• moc wyjściowa ok. 100 W RMS (±50 V, 4 Ω)
• wbudowany układ zabezpieczenia przeciwzwarciowego
• wyciszanie podczas włączania i wyłączania zasilania
• ogranicznik prądu wyjściowego (zabezpieczenie)
• możliwość zastosowania tranzystorów wyjściowych większej mocy
• zasilanie ±50 V

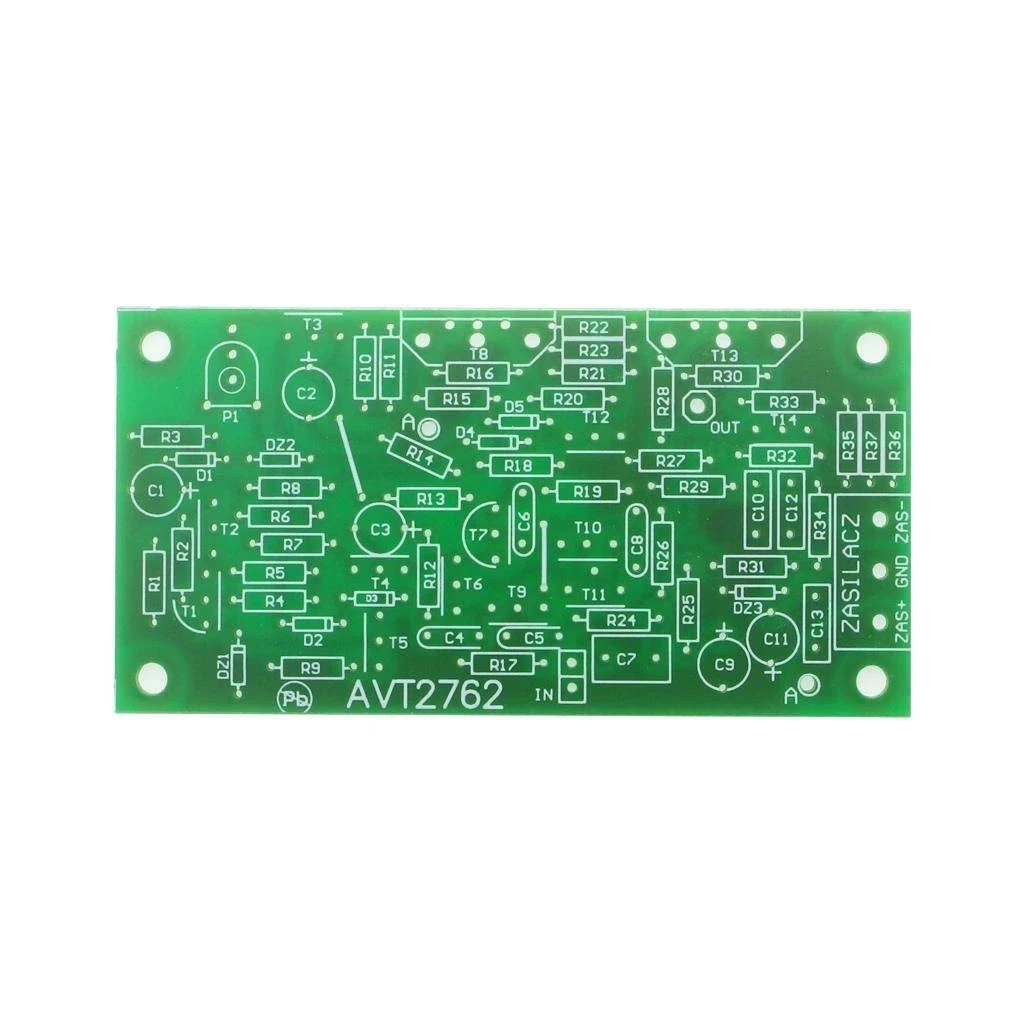

• wymiary płytki 79x40mm

Projekt AVT 2762 EdW 08/05
