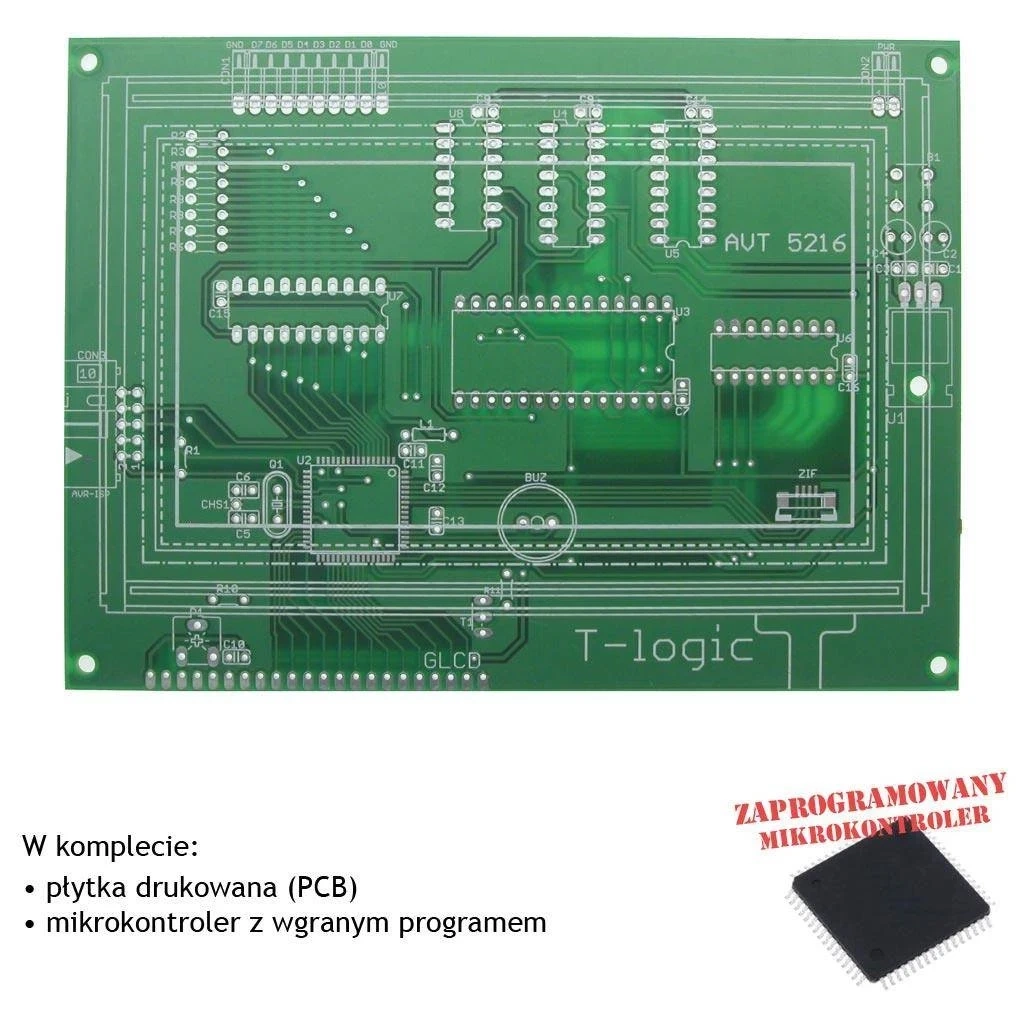

T-logic (8-kanałowy analizator stanów logicznych), PCB i mikroprocesor do projektu AVT5216

Do pobrania:

Dokumentacja

Oto projekt przyrządu przydatnego w pracowni każdego elektronika - cyfrowca. Jest to 8-kanałowy analizator stanów logicznych z dużym ekranem dotykowym, pamięcią próbek o pojemności 32 kB oraz częstotliwości próbkowania 1MHz.

Wybrane parametry:

• napięcie zasilania: 9…12 VDC
• prąd obciążenia: 210mA (tryb normalny)/60mA (tryb oszczędny)
• 8 kanałów
• częstotliwości próbkowania: 1 MHz, 100 kHz, 10 kHz, 1 kHz, 500 Hz
• pojemność pamięci danych: 512, 1 k, 4 k, 8 k, 16 k, 32 k
• sposoby wyzwalania:
  • ręczny (MANUAL)
  • dowolną kombinacją stanów (PATTERN)
  • dowolnym zboczem na dowolnym kanale (EDGE)
• liczba kursorów pomiarowych: 3
• wielkość pokazywanego rekordu danych: 32 bajty
• funkcje specjalne: analiza szeregowa, analiza równoległa (z użyciem kursorów pomiarowych), oszczędny tryb podświetlenia, sygnalizacja dźwiękowa, pamięć konfiguracji urządzenia.
• wymiary płytki 145x105mm

Projekt AVT 5216 EP 01/10
