Regulowany moduł przetwornicy impulsowej 5-40V, KIT AVT1601

Do pobrania:

Dokumentacja

Układ jest im-pulsowym regulatorem napięcia. Jedną z właściwości układu jest tzw. miękki start, powoduje on powolne narastanie napięcia wyjściowego podczas włączenia układu. Dzięki temu zasilane układy nie są narażone na duże prądy rozruchowe. Układ posiada również zabezpieczenie termiczne oraz przeciw przeciążeniowe.

Wybrane parametry:

• napięcie wyjściowe regulowane w zakresie 5.1 ÷ 40V
• maksymalny prąd obciążenia 4A
• system tzw. ‘miękkiego startu’
• wbudowane zabezpieczenia termiczne i nadprądowe
• zasilanie max 45VDC

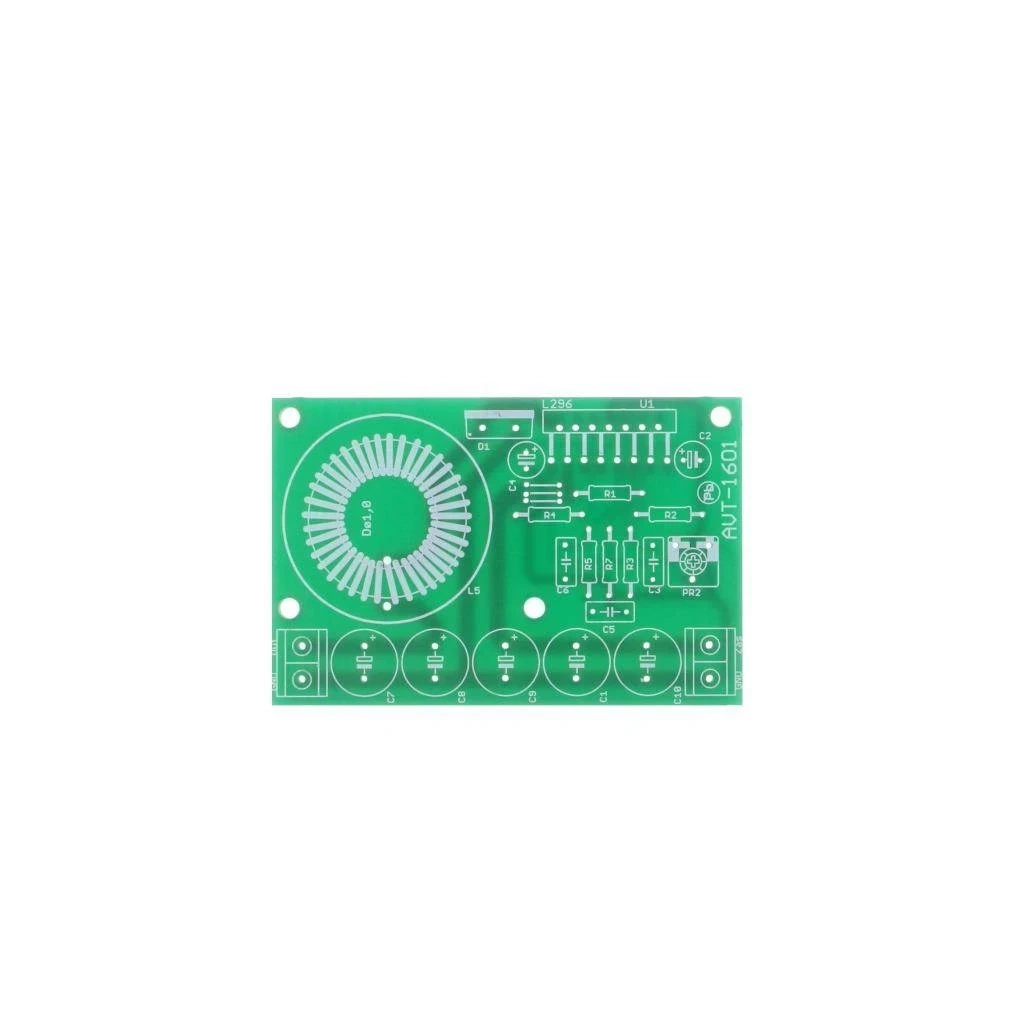

• wymiary płytki 47x72mm

Projekt AVT 1601 EP 12/10
