Raspberry Pi 3 model A+

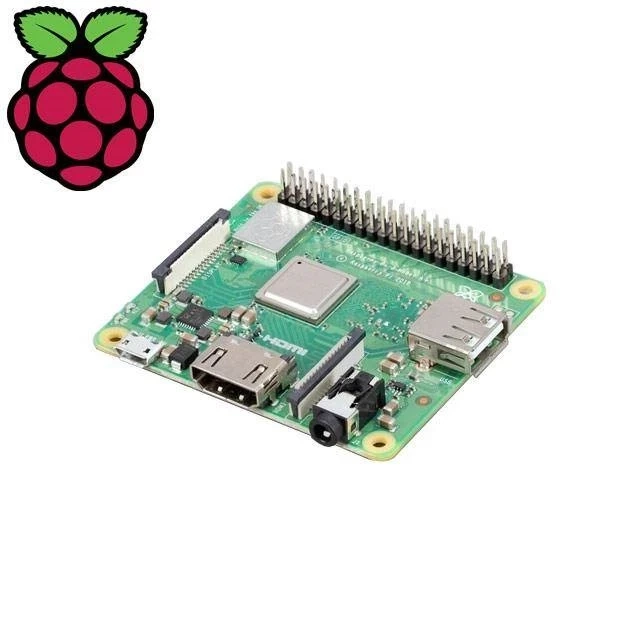

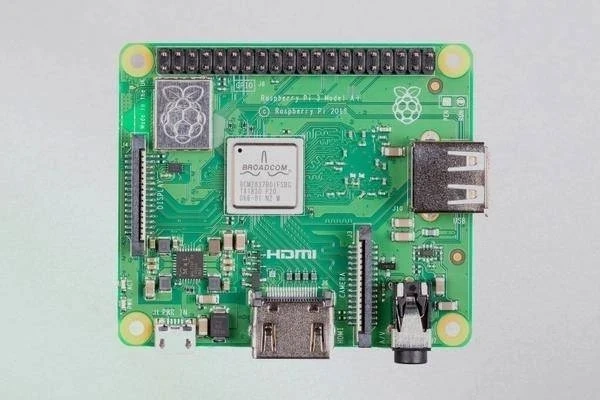

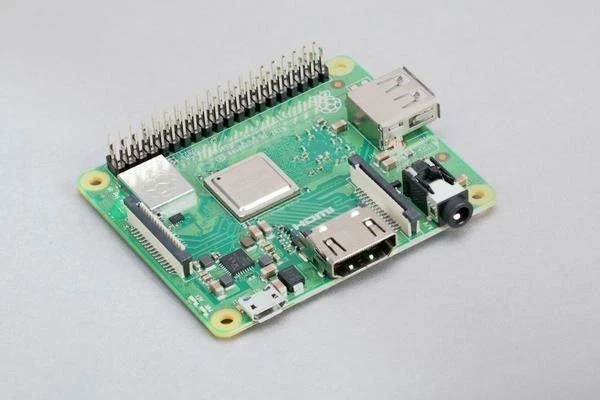

Oryginalny moduł Raspberry Pi 3 Model A+

Specyfikacja:

Układ SoC (System on Chip) BCM2837B0 firmy Broadcom:

❖ Procesor:

o Architektura: Cortex-A53 (ARMv8-A)
o Typ architektury: RISC
o Długość magistrali danych: 64 bitów
o Częstotliwość taktowania: 1,4 GHz
o Liczba rdzeni: 4
o Liczba wątków: 4

❖ Zintegrowany układ graficzny:

o Architektura: VideoCore IV (VideoCore 4)
o Długość magistrali danych: 32 bity
o Częstotliwość taktowania dla grafiki 3D: 300 MHz
o Częstotliwość taktowania dla multimediów, w tym wideo: 400 MHz
o Liczba jednostek wykonawczych: 2 (rdzeń graficzny i koprocesor)
o Liczba shaderów (jednostek QPU): 12
o Liczba obsługiwanych wyświetlaczy: 2
o Obsługa standardu OpenGL ES (OpenGL for Embedded Systems) w wersji 1.1 i 2.0
o Obsługa sprzętowa kodeka H.264 - kodowanie i dekodowanie (przy rozdzielczości 1920 x 1080 pikseli i liczbie klatek na sekundę wynoszącej 30)

❖ Wbudowana pamięć SDRAM LPDDR2 o pojemności 512 MB i częstotliwości taktowania 900 MHz (współdzielona przez procesor oraz zintegrowany układ graficzny)

Interfejsy:

❖ Wi-FI - w liczbie sztuk 1:

o Układ CYW43455 firmy Cypress
o Częstotliwości: 2.4 GHz i 5 GHz (Dual Band)
o Standardy: 802.11 b, 802.11 g, 802.11 n i 802.11 ac

❖ Bluetooth – w liczbie sztuk 1:

o Układ CYW43455 firmy Cypress
o Standard: BLE 4.2

❖ UART - w liczbie sztuk 1 (w ramach złącza GPIO)
❖ SPI - w liczbie sztuk 2 (w ramach złącza GPIO – jedno z nich odznacza się dwoma wejściami Chip Select)
❖ I2C - w liczbie sztuk 2 (w ramach złącza GPIO)

Złącza:

❖ GPIO 40 pinów (raster 2,54 mm)
❖ MIPI CSI do podłączania kamery (w szczególności modułu Raspberry Pi Camera Module)
❖ MIPI DSI do podłączania wyświetlacza (w szczególności modułu Raspberry Pi Touch Display)

Gniazda:

❖ USB 2.0
❖ HDMI 1.3a (full-size - cyfrowe wyjście wideo i audio)
❖ Jack 3,5 mm TRRS - analogowe wyjście audio stereo i composite video (ostatnie obsługuje standardy: PAL i NTSC)
❖ Karty microSD (dla systemu operacyjnego i danych w nim przechowywanych) - zalecana pojemność: co najmniej 8 GB

3 kanały PWM (w ramach złącza GPIO)

4 otwory montażowe

Obsługiwane systemy operacyjne - m.in.:

❖ Raspberry Pi OS (Linux Raspbian)
❖ Windows 10 IoT
❖ Recalbox
❖ RISC OS

Zasilanie:

❖ Zewnętrzne:

o Przez kabel USB - gniazdo micro-USB (5V, 2,5A)
o Przez złącze GPIO (5V)

Wymiary: 65 x 56 x 8,5 mm (długość x szerokość x wysokość)

Waga: 29 g

Brak kabla USB i kamery w zestawie. W celu obsługi Raspberry Pi 3 Model A+ należy podłączyć klawiaturę i mysz, a także jeden bądź dwa wyświetlacze (urządzenia te nie wchodzą w skład przedstawionego komputera).
