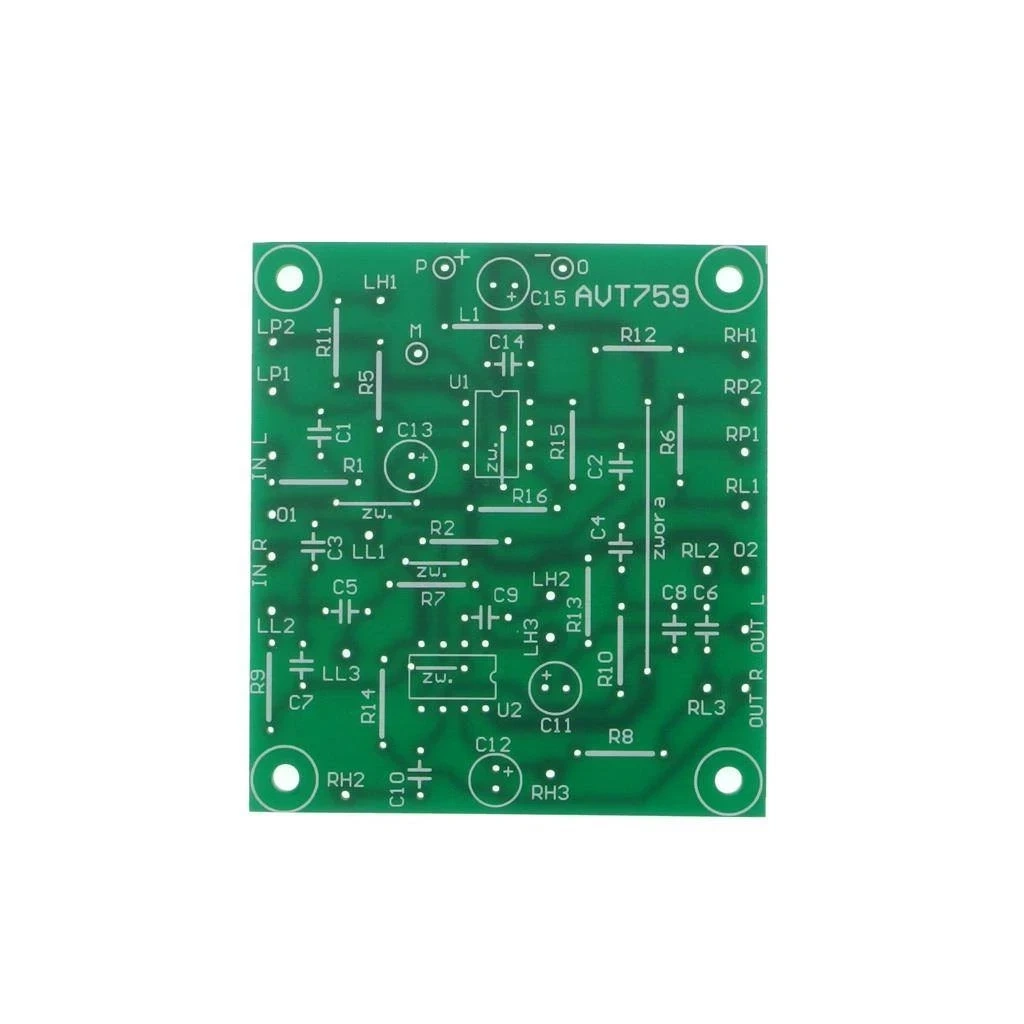

Przedwzmacniacz, mikser stereo, PCB do projektu AVT759

Do pobrania:

Dokumentacja

Urządzenie szczególnie przydatne elektroakustykom i konstruktorom sprzętu audio. Jest to prosty przedwzmacniacz/mikser stereofoniczny z regulacją barwy dźwięku. Uniwersalny moduł wejściowy do sprzętu audio, który w zależności od potrzeby można wykorzystać go na różne sposoby. W nowo budowanych wzmacniaczach sprawdzi się jako przedwzmacniacz z regulacją barwy dźwięku. Dla serwisu jest idealnym rozwiązaniem pozwalającym zmodyfikować już istniejące urządzenia, zostanie tam wykorzystany jako regulator barwy dźwięku. Układ przyda się też konstruktorom sprzętu nagłaśniającego dyskoteki, bowiem można zmontować go jako wielowejściowy mikser, oczywiście z regulacją barwy tonów.
Przedwzmacniacz jest prosty w montażu i łatwy w uruchomieniu. Nie wymaga skomplikowanych układów zasilających, „zadowoli” go jedno napięcie niesymetryczne.

Wybrane parametry:

• obwody dwupunktowej regulacji barwy dźwięku
• możliwość wykorzystania jako przedwzmacniacza stereo z regulacją barwy, regulatora barwy lub wielokanałowego miksera z regulacja barwy
• możliwość zamontowania potencjometrów głośności
• możliwość zmiany zakresu regulacji tonów niskich i wysokich
• zasilanie pojedynczym napięciem
• zasilanie 6-25 VDC
• wymiary płytki 68x61mm

Projekt AVT 759 EdW 07/07
