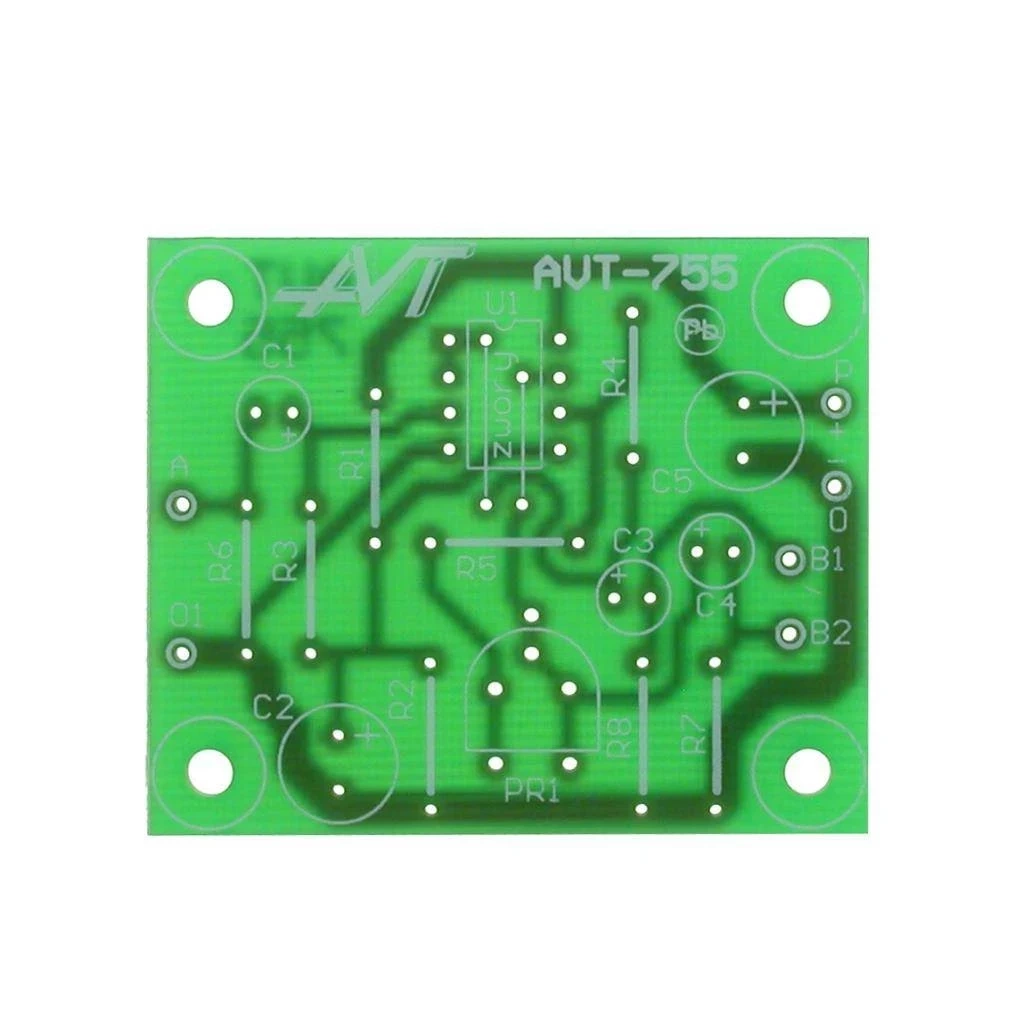

Podwajacz mocy, PCB do projektu AVT755

Do pobrania:

Dokumentacja

Prosty układ pozwalający przerobić wzmacniacz stereofoniczny na urządzenie o czterokrotnie wyższej mocy szczytowej (podwojonej mocy ciągłej). Jest to tak zwany inwertor - jego oba wyjścia dostarczają sygnały o jednakowych amplitudach, ale przeciwne w fazie. Po podłączeniu gotowych końcówek mocy, również na ich wyjściach pojawi się sygnał przeciwny w fazie, o dużej amplitudzie. W ten sposób powstanie wzmacniacz mostkowy typu BTL (Bridge Tied Load). Umożliwia to znaczne zwiększenie mocy wyjściowej.

Wybrane parametry:

• 2 wyjścia dostarczające sygnał o tej samej amplitudzie lecz przeciwnej fazie
• wzmocnienie 1V/V (w obu torach)
• maksymalna wyjściowa wartość przebiegu wyjściowego 2Vpp (0,7Vsk) dla zasilania 6V
• jedno napięcie zasilające
• możliwość zamontowania potencjometrów do precyzyjnego wyrównania wzmocnień obu kanałów
• złącze typu kijanka do baterii 9V
• zasilanie 6-15 VDC
• wymiary płytki 50x42mm

Projekt AVT 755 EdW 03/07

Dodatkowe uwagi:

UWAGA!!! Podwajacza nie należy stosować do wzmacniaczy samochodowych, które fabrycznie projektowane są jak układy mostkowe.
