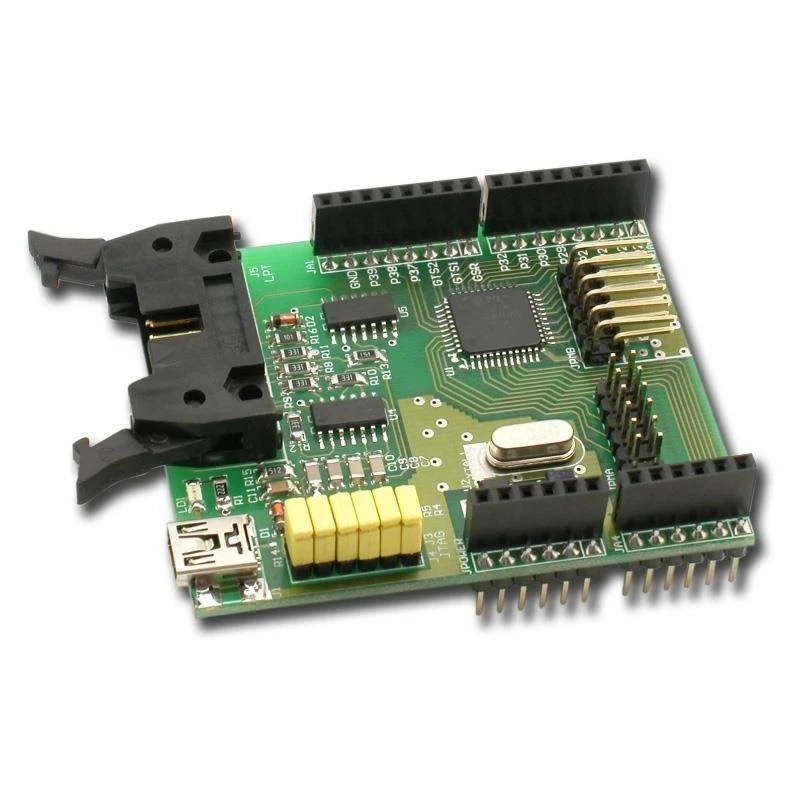

Płytka z CPLD kompatybilna z Arduino, PCB do projektu AVT5320

Do pobrania:

Dokumentacja

Płytka umożliwia zapoznanie się z programowaniem układów cyfrowych CPLD. Jest kompatybilna pod względem wymiarów i wyprowadzeń z podstawowym modułem Arduino. Dzięki temu system rozszerzony został o zalety układów programowalnych. Urządzenie szczególnie polecane użytkownikom systemu AVTCPLDuino

Wybrane parametry:

• układ programowalny CPLD Xilinx XC9572XL
• 32 wejścia/wyjścia cyfrowe
• wbudowany generator kwarcowy o częstotliwości zależnej od wybranego rezonatora kwarcowego
• wbudowany programator zgodny z DLC5
• współpraca z programatorem zewnętrznym USB przez złącze JTAG
• zgodność wymiarowa i elektryczna z innymi modułami AVTduino
• współpraca z układami 5V i 3,3V
• zasilanie 5 VDC (ze złącza USB lub AVTduino)
• wymiary płytki 65x55mm

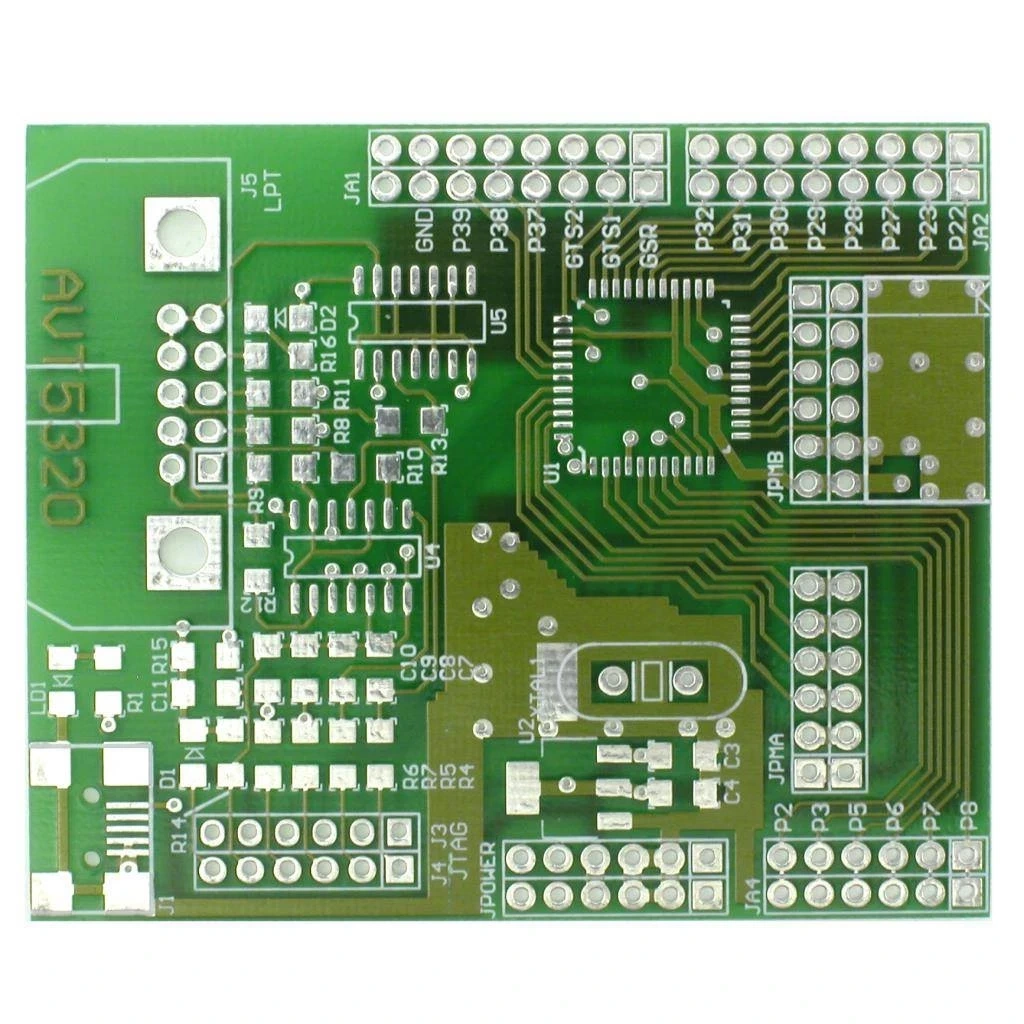

Dodając ten produkt do koszyka kupujesz tylko płytkę drukowaną PCB do projektu AVT5320

Projekt AVT 5320 EP 11/11
