Elektronika

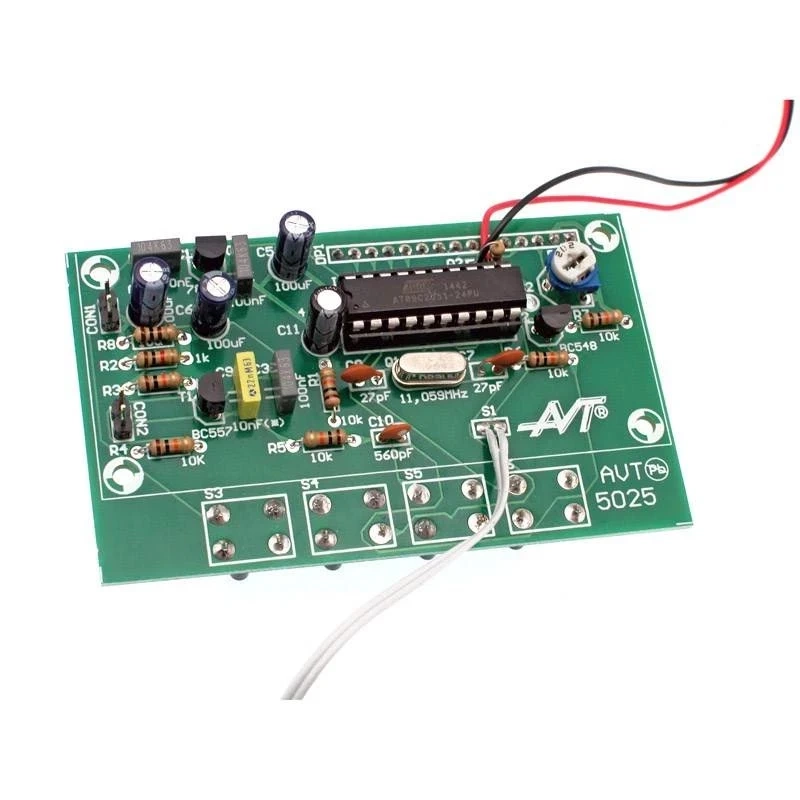

Mikroprocesorowy wykrywacz metali, zlutowany AVT5025
- Zestaw zlutowany, przetestowany i uruchomiony. Kupujący ma pewność, że otrzymuje produkt sprawny i sprawdzony przez doświadczonych techników elektroniki.
Do pobrania:
Elektroniczne wykrywacze metali należą do wyrobów, które zawsze wzbudzały zainteresowanie szerokiej grupy hobbystów. Najprostszym sposobem stwierdzenia czy w pobliżu cewki (sondy wykrywacza) znajduje się jakiś metalowy przedmiot jest dokładny pomiar częstotliwości wytwarzanej przez generator. Rozwiązanie to zastosowano w kicie AVT5025. Dzięki wykorzystaniu mikroprocesora i odpowiednim algorytmie pracy udało się wyeliminować takie niedogodności jak niestabilność generatora, trudność zauważenia niewielkiej odchyłki w momencie 'namierzenia' metalu itp. W układzie częstotliwość pracy generatora Collpitsa określa zewnętrzna cewka-sonda. Układ pracuje na ok. 32 kHz. Sygnał jest wzmacniany i kierowany do wejścia mikroprocesora, w którym następuje jego dalsza, kompleksowa obróbka. Wykrycie 'skarbu' sygnalizowane jest wizualnie i akustycznie. Układ jest nieskomplikowany w montażu i łatwy do uruchomienia. Urządzenie szczególnie polecane poszukiwaczom militariów i różnych innych skarbów zakopanych w ziemi
Wybrane parametry:
- czułość mierzona w warunkach laboratoryjnych - płytka metalowa o powierzchni 100 cm2 wykrywana jest z odległości 40-50 cm
- trzy zakresy czułości (przełączane)
- ustalenie częstotliwości wzorcowej - przyciskiem
- sygnalizacja wykrycia przedmiotu - dźwięk
- identyfikacja własności magnetycznych wykrytego obiektu
- prezentacja wyników, wykrycia przedmiotu i nastaw - wyświetlacz alfanumeryczny LCD 16*1
- zasilanie 1x bateria 9 VDC [6LR61]
- wymiary płytki: 83x50mm
Projekt AVT 5025 EP 07/01
Dodatkowe uwagi:
Zestaw nie zawiera cewki. Cewkę najlepiej wykonać z przewodów typu Kynar. Przykładowe przewody znajdziesz w akcesoriach.
