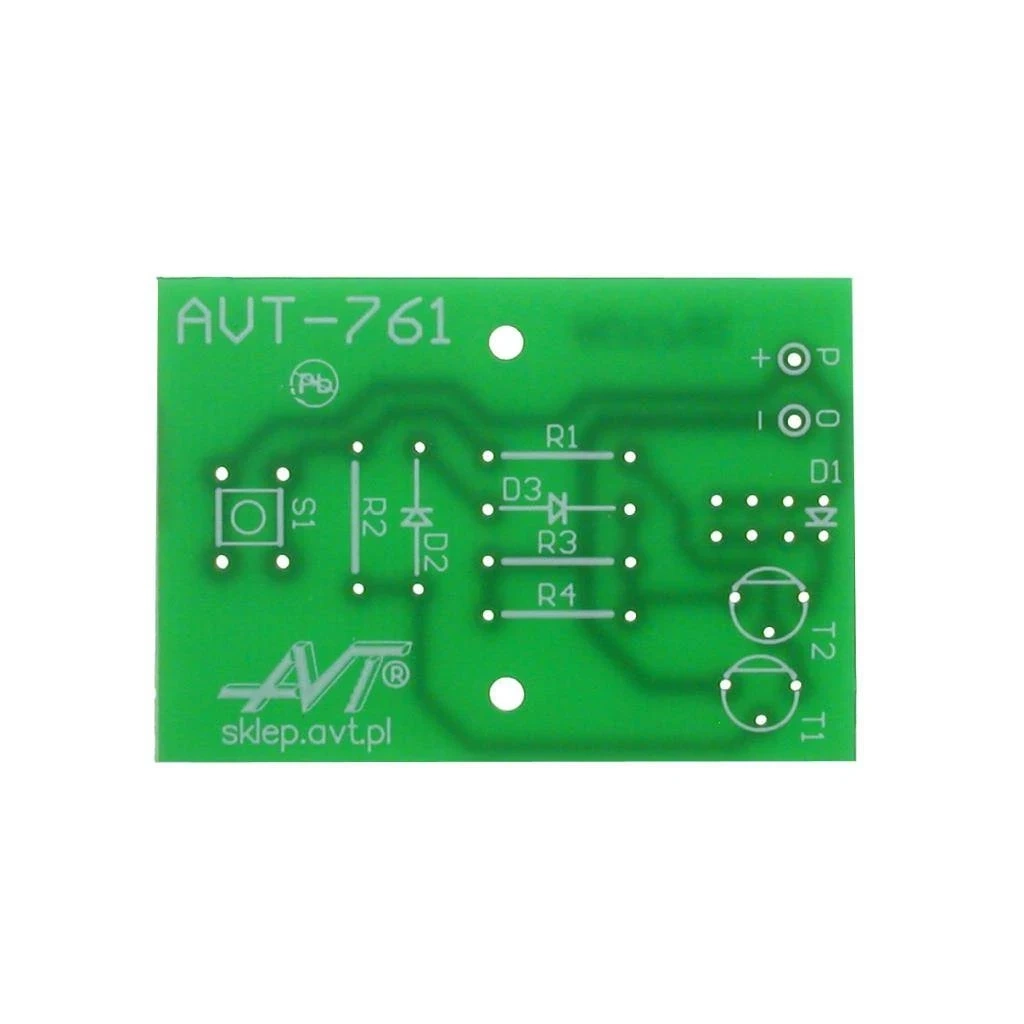

Latarka LED, PCB do projektu AVT761

Do pobrania:

Dokumentacja

Białe diody LED coraz częściej stosowane są w różnego rodzaju latarkach. Jak wszystkie tego typu elementy, nie mogą być zasilane bezpośrednio z baterii, konieczny jest sterownik - układ ograniczający prąd. Stosowane są różne rozwiązania od najprostszych źródeł prądowych po rozbudowane przetwornice impulsowe. Prezentowany układ jest bardzo prosty i pozwala zbudować niewielką, wygodną latarkę. Jako zasilanie, wykorzystywane są trzy popularne „paluszki”. Układ zmontowany z dobrych i sprawdzonych elementów działa od razu, nie wymagając żadnego strojenia czy regulacji.

Wybrane parametry:

• źródło światła - biała mocna dioda LED
• niewielki pobór prądu
• łatwy montaż i uruchomienie
• zasilanie 4.5 VDC (3 baterie R6)
• wymiary płytki 51x36mm

Projekt AVT 761 EdW 10/07

Dodatkowe uwagi:

Wersja: "KIT - zestaw do zlutowania" zawiera 2 płytki drukowane i 2 komplety elementów (w tym 4 diody LED)
