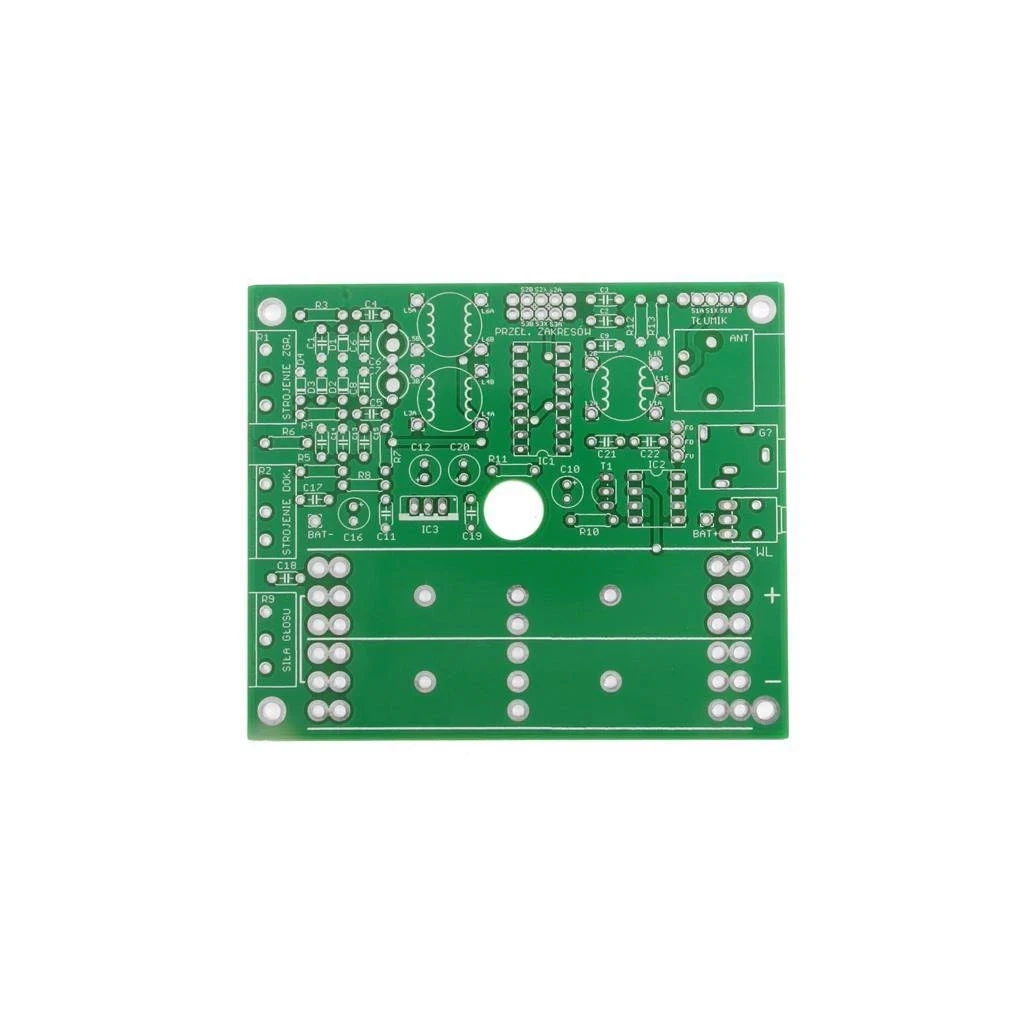

Dwupasmowy odbiornik nasłuchowy KF RX Wiesia 80/40 m, PCB do projektu AVT5900

Do pobrania:

Dokumentacja

Pomimo dostępności wielu modeli fabrycznych odbiorników i skanerów częstotliwości, zainteresowanie samodzielną budową odbiorników radiowych,
w tym do nasłuchu stacji amatorskich, nie maleje. Zainteresowanie krótkofalarstwem rozpoczyna się z reguły od nasłuchu krótkofalowców. Do słuchania rozmów na pasmach amatorskich KF nie jest potrzebne żadne zezwolenie, wystarczy tylko odbiornik przystosowany do odbioru emisji CW (telegrafii) oraz SSB (jedna wstęga boczna z wytłumioną nośną) oraz odpowiednia antena.

Kluczowym elementem opisywanego tu prostego odbiornika o bezpośredniej przemianie został nieco starszy układ scalony, alewciąż dostępny w sieci handlowej – TDA1083 (TA7613AP, A223D, 174XA10). Jest to kompletny radioodbiornik AM/FM ze wzmacniaczem fonii (z wyjątkiem stopnia wejściowego FM).

Podstawowe parametry:

• odbiornik dwupasmowy 80/40m (3,5...3,8 MHz/7,0...7,2 MHz)
• zbudowany na bazie układu TDA1083 (TA7613AP, A223D, 174XA10)
• możliwość dołączenia skali cyfrowej w postaci zestawu AVT2885
• zasilanie: 2 akumulatory 18650 3.7V
• nieskomplikowana konstrukcja, łatwa w uruchomieniu
• wymiary płytki 97x82mm
• pasująca obudowa: KM35N

Projekt AVT 5900 EP 11/21
