Wzmacniacz lampowy stereo - płytki drukowane, AVT2754

  • Dodaj recenzję:
  • Kod handlowy: AVT2754
  • Producent: AVT
  • Jest
  • szt.
  • 25,00 zł

Do pobrania:

pobierz plik pdfDokumentacja


Niebezpieczenstwo porażenia prądem


Stereofoniczny wzmacniacz lampowy. Urządzenie szczególnie polecane miłośnikom „lampowego” brzmienia oraz wszystkim zainteresowanym techniką „retro”

Bądź ostrożny! Zawsze pracuj uważnie i z wyobraźnią. We wzmacniaczu występują wysokie napięcia. Wszelkich regulacji dokonuj przy wyłączonym zasilaniu i po rozładowaniu kondensatorów wysokonapięciowych. Lampy i niektóre rezystory rozgrzewają się do wysokiej temperatury. Łatwo o poparzenie.

Prosty, „domowy” wzmacniacz lampowy. Zestaw pozwala poznać tajniki budowy układów lampowych i zbudować element domowego systemu audio charakteryzujący się łagodnym, pełnym szczegółów dźwiękiem. W każdym kanale pracują trzy lampy. Końcówki mocy zaprojektowano w tzw. trybie pentodowym. Charakteryzuje go największa możliwa do uzyskania z danego typu lamp moc, wadą jest nieznacznie większy poziom zniekształceń. Wzmacniacz przewidziano do współpracy z odtwarzaczem CD lub DVD.

Wybrane parametry:

  • wzmacniacz dwukanałowy (stereo)
  • moc 2x10 W
  • płynna regulacja wzmocnienia
  • przedwzmacniacz (jeden kanał) - lampa ECC83
  • końcówka mocy (jeden kanał) - dwie lampy EL84
  • zasilanie 230 VAC

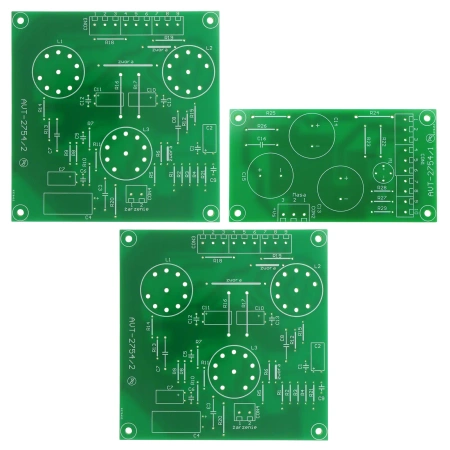

  • w zestawie 3 płytki drukowane (kanał L, kanał P i zasilacz)
  • wymiary płytek: 100x55mm i 2x 102x102mm

W zestawie 3 płytki drukowane (PCB) i dokumentacja

Projekt AVT 2754 EdW 06/05


Elektroniczne zestawy
do samodzielnego montażu.
Wymagana umiejętność lutowania
wersja B KIT do samodzielnego zlutowania. Zawiera: PCB, elementy elektroniczne (wykaz w dokumentacji) i UK - jeśli występuje w projekcie.
wersja C zlutowany i przetestowany zestaw B
wersja A tylko płytka drukowana (PCB)
Kity w których występuje układ wymagający zaprogramowania, posiadają dodatkowo:
wersja UK tylko zaprogramowany układ
wersja A+ to PCB + UK
Nie każdy zestaw oferujemy we wszystkich wersjach.
Zdjęcie wersji B, przedstawia często zestaw zmontowany, czyli wersję C.
Wersje C montowane są na zamówienie.
